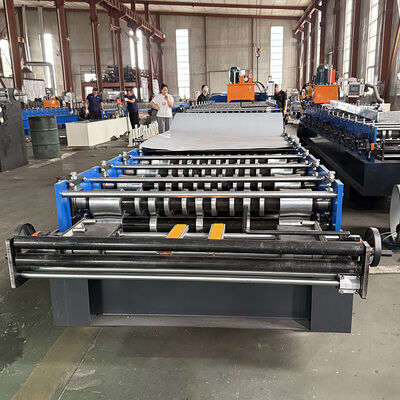

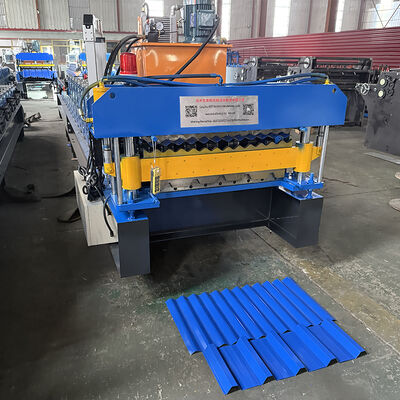

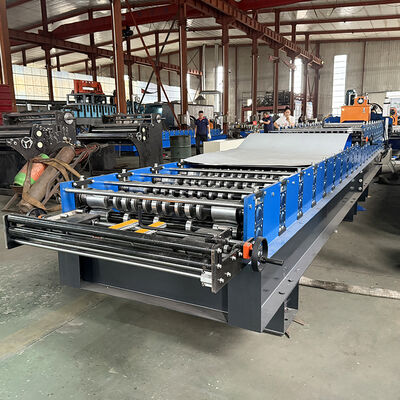

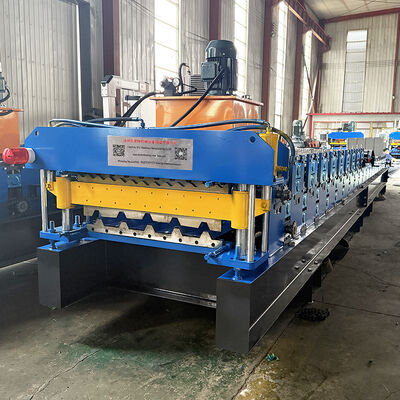

Macchina per la formatura di rotoli di lamiera grecata a doppio strato ad alta nervatura e popolare in Sud Africa e Zimbabwe

Svolgitore manuale da 5T

Caratteristiche: Il mandrino e la base sono i due componenti dello svolgitore, il mandrino si restringe ed espande tramite un dispositivo meccanico manualmente, dopo aver fissato la bobina al mandrino, quindi riposizionare la bobina con il mandrino insieme alla base.

Potenza: Nessuna;

Potenza di apertura e chiusura dei segmenti: Meccanica;

Potenza di rotazione del segmento: Trazione dal sistema di formatura;

Numero di segmenti: 4 pezzi;

Intervallo di espansione del segmento: 460 ~ 520mm;

Altezza del centro del mandrino: 0.65m;

Velocità di alimentazione: dipende dalla velocità della macchina formatrice di rotoli;

Rulli: progettati da ingegneri senior con software Auto-cad, fabbricati con acciaio di alta qualità 45# da macchine utensili CNC e rivestiti con cromo duro;

Albero: fabbricato con acciaio di alta qualità 45# da macchine utensili CNC;

Telaio di supporto: parete laterale in acciaio per guidare la base del cuscinetto della stazione di formatura;

N. di Stazioni Rulli: fino a 18 gruppi
Materiale per i Rulli: acciaio di alta qualità 45# lucidato e rivestito con cromo HRC55-60°
Materiale per albero: acciaio di alta qualità 45# lucidato e rivestito con cromo HRC55-60°

Diametro albero: 70mm

Spessore pannello telaio: 14mm

Telaio inferiore: acciaio a profilato H 36#

Funzione: l'azione di taglio è controllata da PLC. La macchina principale si arresta automaticamente ed effettua il taglio. Dopo il taglio, la macchina principale riparte automaticamente.

Alimentazione: stazione idraulica;

Telaio: telaio in acciaio saldato;

Interruttore di fine corsa: interruttore fotoelettrico senza contatto;

Taglio dopo la formatura: tagliare la lamiera dopo la formatura a rotoli alla lunghezza richiesta;

Misurazione lunghezza: misurazione automatica della lunghezza.

Stazione idraulica

È controllato da una pompa a ingranaggi. Dopo aver riempito l'olio idraulico nel serbatoio dell'olio idraulico, la pompa aziona la macchina di taglio per iniziare il lavoro di taglio.

Attrezzatura abbinata: Il sistema include un set di serbatoio idraulico, un set di pompa per olio idraulico, due tubi idraulici e due set di valvole elettromagnetiche.

Adotta componenti di sistemi idraulici di marchi leader per garantire stabilità e durata, evitando perdite.

Fornisce l'alimentazione iniziale alla taglierina tramite un serbatoio dell'olio chiuso. È spento senza tagliare, il che consente di risparmiare energia.

Misurazione automatica della lunghezza: un'unità di misurazione della lunghezza che viene leggermente premuta sulla superficie della lamiera d'acciaio; l'unità rotolerà con la velocità di movimento della lamiera d'acciaio e quindi rileverà per misurarne la lunghezza; l'imprecisione della lunghezza può essere facilmente corretta.

Misurazione automatica della quantità;

Il PLC viene utilizzato per controllare lunghezza e quantità. La macchina taglierà automaticamente alla lunghezza e si fermerà quando la quantità richiesta sarà raggiunta;

Pannello di controllo: interruttore a pulsante, display LED per lunghezza e quantità;

Unità di lunghezza: millimetro;

Funzione di protezione da sovraccarico motore, sovracorrente di sistema, cortocircuito;

Visualizza la lunghezza totale e la quantità totale prodotta.
