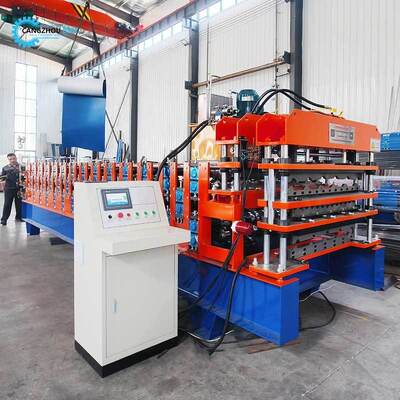

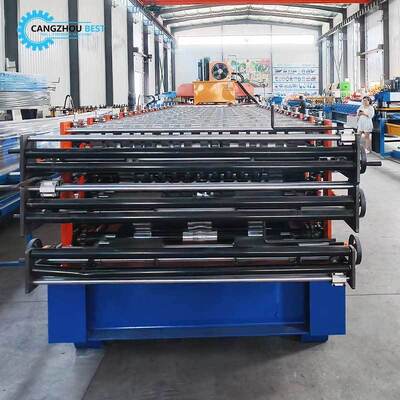

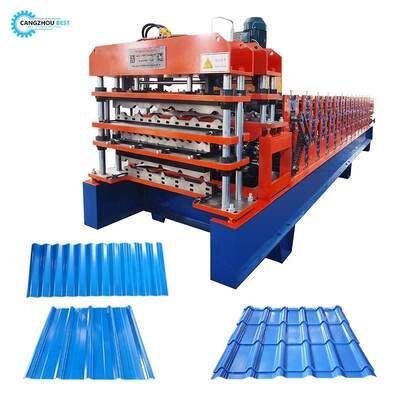

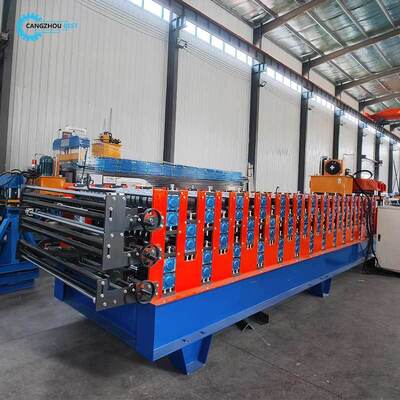

Macchina per la formatura a rullo di piastrelle in acciaio colorato a tre strati salvaspazio

Macchina formatrice per lamiere in acciaio colorato a tre strati salvaspazio

Questa macchina formatrice per tetti e pareti a doppio strato in lamiera di acciaio colorato combina perfettamente due macchine di modelli diversi, questo può risparmiare spazio ed è anche facile da usare. I due modelli vengono scelti in base alle esigenze dei clienti.

La macchina formatrice per tetti e pareti a doppio strato in lamiera di acciaio colorato è composta da piattaforma di alimentazione, nucleo di stampaggio principale, meccanismo di taglio, stazione idraulica, armadio di controllo computerizzato, contatore ad alta precisione e così via

Informazioni dettagliate

Svolgitore

Svolgitore manuale da 5T

Caratteristiche: Il mandrino e la base sono i due componenti dello svolgitore, il mandrino si restringe ed espande manualmente tramite un dispositivo meccanico, dopo aver fissato la bobina al mandrino, quindi riposizionare la bobina con il mandrino insieme alla base.

Potenza: Nessuna;

Potenza di apertura e chiusura dei segmenti: Meccanica;

Potenza di rotazione del segmento: Trazione dal sistema di formatura;

Numero di segmenti: 4 pezzi;

Intervallo di espansione del segmento: 460 ~ 520 mm;

Altezza del centro del mandrino: 0,65 m;

Velocità di alimentazione: dipende dalla velocità della macchina formatrice;

Macchina formatrice

Rulli: progettati da ingegneri esperti con software Auto-cad, realizzati con acciaio di alta qualità 45# da macchine utensili CNC e rivestiti con cromo duro;

Albero: realizzato con acciaio di alta qualità 45# da macchine utensili CNC;

Telaio di supporto: parete laterale in acciaio per guidare la base del cuscinetto della stazione di formatura;

N. di stazioni di rulli: fino a 18 gruppi
Materiale per i rulli: acciaio di alta qualità 45# lucidato e rivestito con cromo HRC55-60°
Materiale per l'albero: acciaio di alta qualità 45# lucidato e rivestito con cromo HRC55-60°

Diametro dell'albero: 70 mm

Spessore del pannello del telaio: 14 mm

Telaio inferiore: acciaio a profilato H 36#

Dispositivo di taglio

Funzione: l'azione di taglio è controllata dal PLC. La macchina principale si arresta automaticamente ed esegue il taglio. Dopo il taglio, la macchina principale si riavvia automaticamente.

Alimentazione: stazione idraulica;

Telaio: telaio in acciaio saldato;

Interruttore di fine corsa: interruttore fotoelettrico senza contatto;

Taglio dopo la formatura: tagliare la lamiera dopo la formatura a rullo alla lunghezza richiesta;

Misurazione della lunghezza: misurazione automatica della lunghezza.

Sistema idraulico

Stazione idraulica

È controllato da una pompa dell'olio a ingranaggi. Dopo aver riempito l'olio idraulico nel serbatoio dell'olio idraulico, la pompa aziona la macchina di taglio per iniziare il lavoro di taglio.

Attrezzatura abbinata: Il sistema include un set di serbatoio idraulico, un set di pompa dell'olio idraulico, due tubi idraulici e due set di valvole elettromagnetiche.

Adotta componenti di sistemi idraulici di marchi leader per garantire stabilità e durata, evitando perdite.

Fornisce l'alimentazione iniziale al taglierino tramite un serbatoio dell'olio chiuso. È spento senza tagliare, il che consente di risparmiare energia.

Sistema di controllo elettrico

Misurazione automatica della lunghezza: un'unità di misurazione della lunghezza che viene leggermente premuta sulla superficie della lamiera d'acciaio; l'unità rotolerà con la velocità di movimento della lamiera d'acciaio e quindi rileverà per misurarne la lunghezza; l'imprecisione della lunghezza può essere facilmente corretta.

Misurazione automatica della quantità;

Il PLC viene utilizzato per controllare lunghezza e quantità. La macchina taglierà automaticamente alla lunghezza desiderata e si fermerà al raggiungimento della quantità richiesta;

Pannello di controllo: interruttore a pulsante, display LED per lunghezza e quantità;

Unità di misura: millimetro;

Funzione di protezione da sovraccarico del motore, sovracorrente di sistema, cortocircuito;

Visualizza la lunghezza totale e la quantità totale prodotta.
