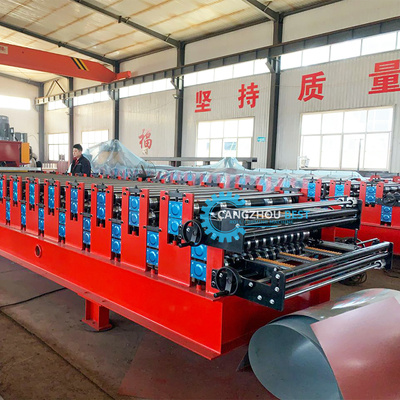

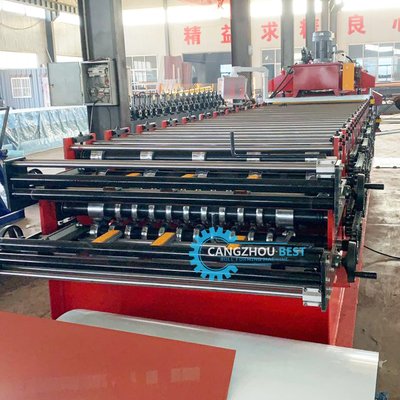

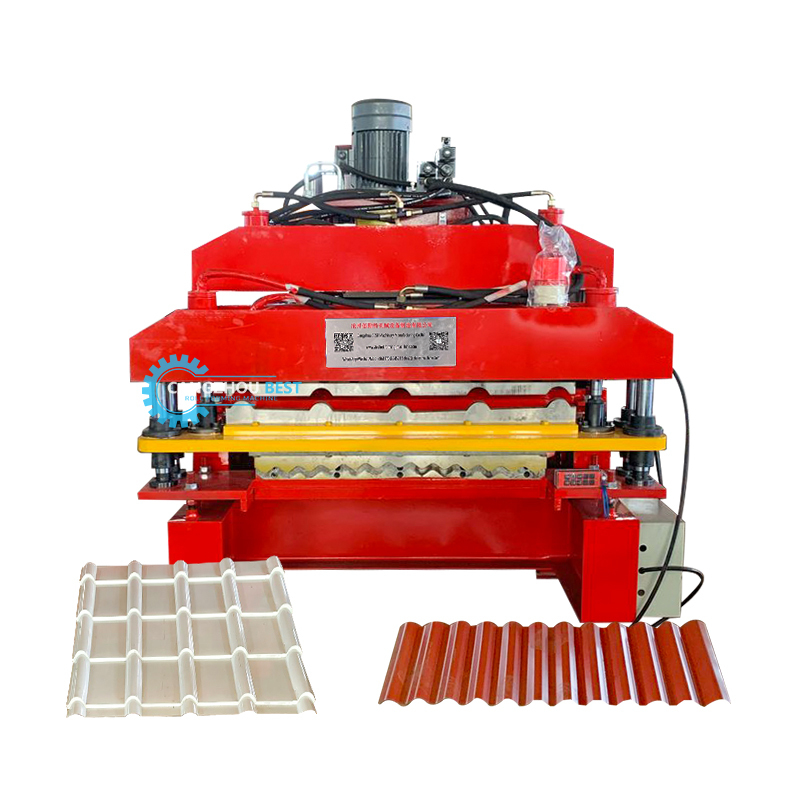

Profilo in acciaio per tegole Euro/Tegole Romane/Macchina per la formatura di rotoli di lamiere per tetti in stile bambù
Dettagli rapidi:
- Spessore: 0,4 mm - 0,6 mm
- Materiale: bobina preverniciata di alta qualità
- Larghezza in ingresso: 1219 mm
- Larghezza effettiva: 960 mm
- Peso del materiale: 5MT come standard
- Diametro interno della bobina: 508 mm
- Modalità di azionamento: tramite motore CA azionato o motore Siemens con riduttore su ogni stadio per migliorare la precisione
- Tolleranza della distanza dello scalino di pressatura: ±0,5 mm
- Tolleranza di taglio: ±1 mm
Applicazione:
Il più delle volte, una macchina formatrice di rotoli per tegole smaltate ha più stazioni di formatura e utensili di laminazione rispetto a una normale macchina formatrice di rotoli per pannelli di copertura, e un'apparecchiatura di pressatura idraulica aggiuntiva contribuisce anche a un prezzo più elevato rispetto a una normale macchina formatrice di rotoli per lamiere di copertura metalliche.

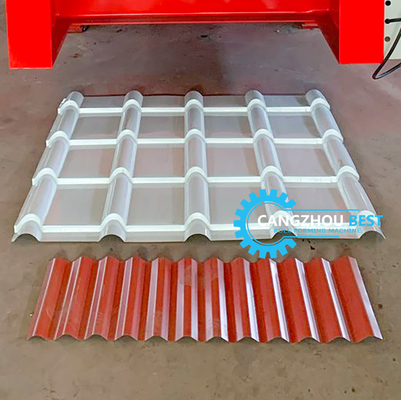

Questo profilo a forma semi-rotonda è popolare nelle Filippine, nello Sri Lanka con forti pressioni di resistenza
Elenco macchine:
| Nome |
N. |
Unità |
| 1. Svolgitore |
1 |
set |
| 2. Formatrice |
1 |
set |
| 3. Dispositivo di taglio |
1 |
set |
| 4. Quadro elettrico PLC |
1 |
set |
| 5. Stazione di pompaggio idraulica |
1 |
set |
| 6. Tavolo di supporto alla produzione |
1 |
set |
Descrizione/Dettagli dei parametri tecnici della linea completa:
- Svolgitore idraulico 5TX1250mm con carrello bobina
Sistema idraulico per espandere il foro interno della bobina, motore pompa: 3KW
Diametro interno bobina = 510±30mm
Capacità di carico: max. 5 tonnellate
Larghezza bobina max. 1250 mm
Tipo di espansione a cuneo conico
Motore di azionamento per ruotare la bobina, 3KW
- Rullo di ingresso e dispositivo di pre-taglio manuale (senza alimentazione)
Controllo di taglio intelligente
Per tagliare solo l'estremità dell'ultimo pezzo di lamiera
Spessore di lavoro: max. 0,6 mm
- Formatrice con dettagli di disegno e taglio a gradini come nella tabella seguente:
| Materiale di formatura adatto |
Lamiera di acciaio colorata o lamiera di acciaio zincato, materiale morbido |
| Spessore |
0,4 mm * 0,6 mm |
| Larghezza di ingresso della bobina |
1219 mm |
| Design del telaio del carrello |
Design a telaio a parete, spessore della piastra 18 mm |
| Stadi di formatura |
16 stadi |
| Materiale del rullo di formatura |
Acciaio 45#, torni CNC, rivestito in cromo duro |
| Diametro alberi |
Φ75mm |
| Potenza motore principale |
7,5 Kw |
| Velocità di produzione |
3-4 m/min, 7-8 m/min su richiesta |
| Profondità gradino |
20 mm o su richiesta |
| Distanza gradino |
350 mm o secondo ordine |
| Gruppo idraulico |
7,5 Kw con sistema di raffreddamento a ventole professionali |
| Materiale della lama di taglio |
Cr12, trattamento termico |
| Standard di tensione elettrica |
415 V/50 Hz/3 Ph o secondo le esigenze del cliente |
| Colore principale della macchina verniciata |
RAL 5015 (blu) o secondo le esigenze del cliente |
PLC e touch screen marca Siemens, inverter marca Schneider/Shihlin/Delta, encoder Omron
Controllare automaticamente la quantità, la lunghezza del disegno (250-350 mm) e la lunghezza di taglio (min. 800 mm).
Tolleranza di taglio ≤±1 mm
Tensione di controllo 24 V
- Supporto prodotto senza alimentazione, 3 unità
