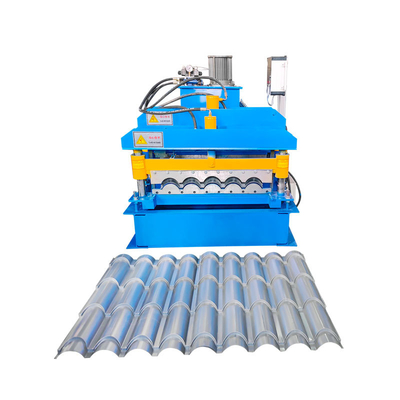

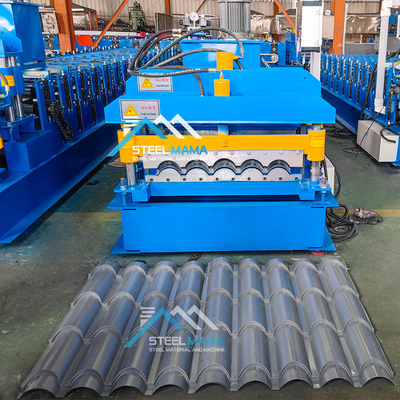

Macchina per la produzione di tegole e lamiere da tetto in acciaio smaltato con macchina per la formatura di rotoli per tegole
Diverse macchine per la formatura di pannelli per tetti possono produrre diverse forme di lamiere per tetti e pareti in acciaio secondo i disegni del profilo e i requisiti del cliente. Le lamiere per tetti e pareti in acciaio sono nuovi materiali da costruzione con vari spessori e colori. I prodotti finiti sono utilizzati come tetti e pareti di palazzetti dello sport, aeroporti, teatri, fabbriche, magazzini, garage, centri espositivi, ecc.
Parametro principale
| Nome |
Modello/Nome |
Quantità |
Descrizione tecnica |
| 1. Sistema di svolgitore |
Svolgitore automatico tipo braccio (con controllo ultrasonico) |
1 set |
Tipo a braccio, espansione idraulica, motore elettrico rilascia attivamente la lamiera, con carrello per bobine e braccio di pressione. |
| 2. Sistema di formatura principale |
Dispositivo di pre-taglio |
1 set |
1. Materiale dei rulli: acciaio n. 45 con verniciatura cromata dura superficiale.
2. Materiale dell'albero dei rulli: n. 45
3. Tipo di struttura di supporto interna dei rulli: colonna di guida
4. Riduttore di velocità motore a ingranaggi a perni cicloidali, rulli posteriori/anteriori azionati da catena, parte dei rulli superiori/inferiori azionati da ingranaggi
5. Materiale della lama di taglio: trattamento temprato Cr12
6. Materiale della matrice di punzonatura: acciaio n. 45 con trattamento di nitrurazione.
|
| Dispositivo di guida di alimentazione |
1 set |
| Dispositivo di copertura pellicola |
1 set |
| Sistema di profilatura |
1 set |
| Sistema di pressatura |
2 set |
| Dispositivo di post-taglio |
1 set |
| Copertura di sicurezza completa |
1 set |
| 3. Sistema di uscita |
Tavolo di supporto |
2 set |
Per supportare la piastra finita |
| 4. Sistema idraulico |
1 set |
Stazione idraulica separata per la macchina principale e lo svolgitore. |
| 5. Sistema di controllo elettrico |
1 set |
1. Controllo PLC, taglio automatico in lunghezza con encoder
2. Fase operativa: Touch screen + pulsante
3. Frequenza AC per la regolazione della velocità
|
Informazioni dettagliate
Svolgitore
Svolgitore manuale da 5T
Caratteristiche: Il mandrino e la base sono i due componenti dello svolgitore, il mandrino si restringe ed espande tramite un dispositivo meccanico manualmente, dopo aver fissato la bobina al mandrino, quindi riposizionare la bobina con il mandrino insieme alla base.
Potenza: Nessuna;
Potenza di apertura e chiusura dei segmenti: Meccanica;
Potenza di rotazione del segmento: Trazione dal sistema di formatura;
Numero di segmenti: 4 pezzi;
Intervallo di espansione dei segmenti: 460 ~ 520 mm;
Altezza del centro del mandrino: 0,65 m;
Velocità di alimentazione: dipende dalla velocità della macchina per profilatura;

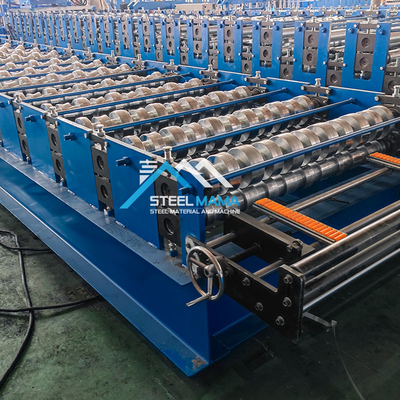

Macchina per profilatura
Rulli: progettati da ingegneri senior con software Auto-cad, prodotti con acciaio di alta qualità 45# tramite macchine utensili CNC e rivestiti di cromo duro;
Albero: prodotto con acciaio di alta qualità 45# tramite macchine utensili CNC;
Telaio di supporto: parete in acciaio per guidare la base del cuscinetto della stazione di formatura;
Numero di stazioni di rulli: fino a 18 gruppi
Materiale per i rulli: acciaio 45# di alta qualità lucidato e rivestito di cromo HRC55-60°
Materiale per l'albero: acciaio 45# di alta qualità lucidato e rivestito di cromo HRC55-60°
Diametro dell'albero: 70 mm
Spessore del pannello del telaio: 14 mm
Telaio inferiore: acciaio a profilato H 36#
Dispositivo di taglio
Funzione: l'azione di taglio è controllata dal PLC. La macchina principale si arresta automaticamente ed effettua il taglio. Dopo il taglio, la macchina principale si riavvia automaticamente.
Alimentazione: stazione idraulica;
Telaio: telaio in acciaio saldato;
Interruttore di corsa: interruttore fotoelettrico senza contatto;
Taglio dopo la formatura: taglia la lamiera dopo la profilatura alla lunghezza richiesta;
Misurazione della lunghezza: misurazione automatica della lunghezza.
Sistema idraulico
Stazione idraulica
È controllato da una pompa dell'olio a ruota dentata. Dopo aver riempito l'olio idraulico nel serbatoio dell'olio idraulico, la pompa aziona la macchina di taglio per iniziare il lavoro di taglio.
Attrezzatura abbinata: Il sistema include un set di serbatoio idraulico, un set di pompa dell'olio idraulico, due tubi idraulici e due set di valvole elettromagnetiche.
Adotta componenti del sistema idraulico di marchi leader per garantire stabilità e durata, evitando perdite.
Fornisce l'alimentazione iniziale alla taglierina attraverso un serbatoio dell'olio chiuso. È spento senza tagliare, il che consente di risparmiare energia.
Sistema di controllo elettrico
Misurazione automatica della lunghezza: un'unità di misurazione della lunghezza leggermente premuta sulla superficie della lamiera d'acciaio; l'unità rotolerà con la velocità di movimento della lamiera d'acciaio e quindi rileverà per misurarne la lunghezza; l'imprecisione della lunghezza può essere facilmente corretta.
Misurazione automatica della quantità;
Il PLC viene utilizzato per controllare lunghezza e quantità. La macchina taglierà automaticamente alla lunghezza desiderata e si fermerà al raggiungimento della quantità richiesta;
Pannello di controllo: interruttore a pulsante, display LED per lunghezza e quantità;
Unità di lunghezza: millimetro;
Funzione di protezione da sovraccarico motore, sovracorrente di sistema, cortocircuito;
Visualizza la lunghezza totale e la quantità totale prodotta.
Flusso di processo
La nostra fabbrica
| 1. Come richiedere un preventivo accurato per la macchina per la produzione di telai? |
| 1.) Normalmente forniamo un preventivo accurato basato sul disegno del profilo, quindi se desideri ottenere un preventivo accurato, ti preghiamo di mostrarci prima il disegno del profilo. |
| 2.) La macchina può essere progettata in molti tipi e metodi, per il telaio della macchina, il marchio PLC, il marchio del motore, tutto influenzerà il prezzo. |
| 2. Termini di pagamento: |
| 30% T/T, saldo da pagare prima della spedizione dopo l'ispezione. Accettiamo anche pagamenti L/C, O/A, D/P. |
| 3. Qual è il tuo servizio post-vendita? |
| Il periodo di garanzia della macchina per la produzione di telai è di 24 mesi, se le parti rotte non possono essere riparate, possiamo inviarne di nuove per sostituirle gratuitamente, ma dovrai pagare tu stesso il costo espresso. Forniamo supporto tecnico per tutta la vita della macchina per profilatura a T. |
| |
| 4. Come visitare la tua azienda? |
| a. Volare all'aeroporto di Pechino: in treno ad alta velocità da Pechino Nan a Cangzhou Xi (1 ora), quindi possiamo venirti a prendere. |
| b. Volare all'aeroporto di Shanghai: in treno ad alta velocità da Shanghai Hongqiao a Cangzhou Xi (4,5 ore), quindi possiamo venirti a prendere. |
