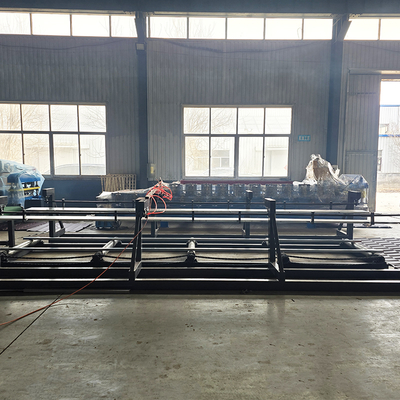

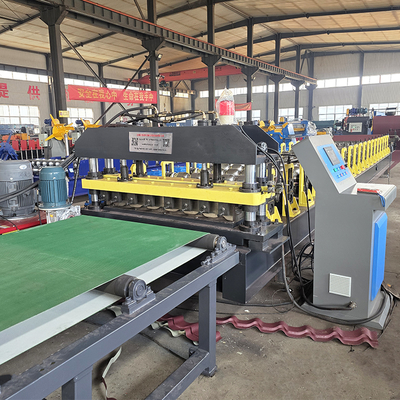

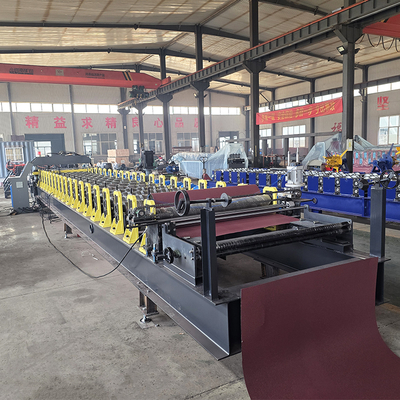

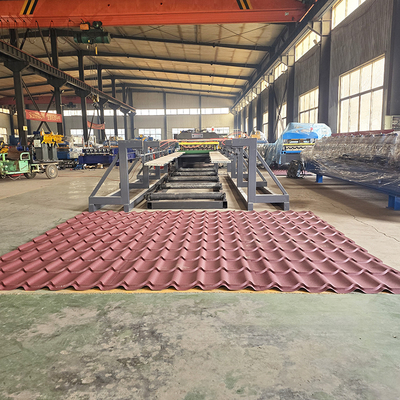

Macchina per la formatura a rulli per la produzione automatica di lamiere di acciaio colorato per tetti a gradini
Parametri del prodotto
|
Materiale adatto
|
PPGI GI AL
|
|
Larghezza della bobina
|
914/925/1000/1200/1220/1250mm su misura
|
|
Spessore
|
0.3-0.8mm su misura
|
|
Potenza
|
380V 50Hz 3Phase su misura
|
|
Motore principale
|
5.5KW Siemens
|
|
Motore idraulico
|
4KW Siemens
|
|
Velocità
|
15-30m/min
|
|
Stazioni di formatura
|
12-18 file
|
|
Materiale dei rulli
|
Acciaio Cr12 con trattamento termico sottovuoto HRC57°-60°
|
|
Materiale dell'albero
|
Acciaio 45# bonificato e temprato
|
|
Diametro dell'albero
|
75mm
|
|
Catena
|
1.2 pollici
|
|
Schermo HMI
|
Delta, Touch Screen
|
|
PLC
|
Delta, Siemens
|
|
Precisione di lavorazione
|
Entro 1mm
|
|
Dimensioni
|
7.6m×1.5m×1.2m
|
|
Peso
|
4.5T
|
Elenco macchine:
| N. |
Macchina |
Quantità |
|
| 1 |
Caricatore a vite per estrusore |
1set |
Linea di estrusione principale per piastrelle
Formazione di tegole di colmo
|
| 2 |
Estrusore a doppia vite parallela (PVC) |
1set |
| 3 |
Caricatore sottovuoto e tramoggia di essiccazione |
1set |
| 4 |
Estrusore a vite singola (ASA) |
1set |
| 5 |
Stampo di estrusione e distributore |
1set |
| 6 |
Stampo di calibrazione e dispositivo di rifilatura |
1set |
| 7 |
Unità di trascinamento |
1set |
| 8 |
Taglierina |
1set |
| 9 |
Impilatore |
1set |
| 10 |
Forno per tegole di colmo |
1set |
| 11 |
Macchina per la formatura di tegole di colmo e stampo |
1set |
| 12 |
Caricatore a vite per miscelatore |
1set |
Attrezzatura ausiliaria |
| 13 |
Unità miscelatore |
1set |
| 14 |
Frantoio |
1set |
| 15 |
Polverizzatore |
1set |
Specifiche
1. SVOLGITORE
(1) Larghezza massima: 600 mm
(2) Diametro interno: Φ450 – Φ550 mm
(3) Diametro esterno: 1000 mm
(4) Capacità di carico massima: 5000 kg
2. MACCHINA FORMATRICE A RULLI
(1) Spessore del materiale: 0.3-0.8mm PPGI e GI
(2) N. di stazioni a rulli: 14 gruppi
(3) Materiale per i rulli: acciaio 45# di alta qualità lucidato e rivestito con cromo HRC55-60°
(4) Materiale per l'albero: acciaio 45# di alta qualità lucidato e rivestito con cromo HRC55-60°
(5) Diametro dell'albero: 70mm
(6) Spessore del pannello del telaio: 14mm
(7) Telaio inferiore: acciaio a sezione H 36#
(8) Potenza motore: 3kw
(9) Tipo di azionamento: catena da 1.0＂
(10) Velocità: 8-12m/min
3. DISPOSITIVO DI TAGLIO
(1) Materiale per il modulo di taglio: acciaio Cr12 dopo il trattamento
(2) Durezza per il trattamento termico: HRC55 – 60°
(3) Tipo di taglio: idraulico, taglio automatico
(4) Motore per supporto idraulico: 3 kW
4.QUADRO DI COMANDO PLC
(1) Tipo: Sistema di controllo della frequenza PLC con touch screen
(2) Marca PLC: Delta
(3) Errore di lunghezza: ±2mm
(4) Lingua: inglese e cinese
(5) Tensione: 380v/50HZ, 3Phase
(dipende dalle esigenze del cliente)
5. STAZIONE POMPA IDRAULICA
(1) Potenza motore: 3 kw
(2) Tipo di olio: olio idraulico 46#
(3) Marca della pompa: marca cinese
(4) Ventola di raffreddamento
