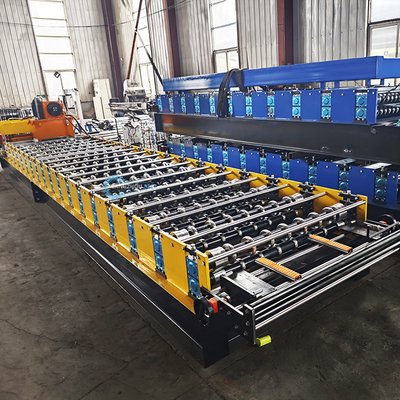

Macchine per la formazione di lamiere di tetto vetrate
Diverse macchine di formazione di pannelli di tetto possono produrre diverse forme di lastre di pareti di tetto in acciaio in base ai disegni e alle esigenze del cliente.Le lastre da parete sono nuovi materiali da costruzione con diversi spessori e coloriI prodotti finiti sono utilizzati come tetto e pareti di palestre, aeroporti, teatri, fabbriche, magazzini, garage, centri espositivi, ecc.
Parametro principale
| Nome |
Modello/Nome |
Quantità |
Descrizione tecnica |
| 1Sistema di decollatura |
Discolatore automatico di tipo braccio (con controllo ad ultrasuoni) |
1 set |
Tipo braccio, di espansione idraulica, motore elettrico rilascia attivamente il foglio, con carrello a bobina e braccio di pressione. |
| 2. Sistema di formazione principale |
Dispositivo di pre-corte |
1 set |
1.Materiale del rullo: acciaio n. 45 con superficie cromata.
2Materiale dell'albero dei rulli: no.45
3. Tipo di struttura portante interna del rullo: colonna guida
4.Azionamento del motore del riduttore di velocità del cambio a pin cicloidale, dei rulli avanti/indietro azionati da catena, parte dei rulli superiori/inferiori azionati da ingranaggio
5. Materiale di taglio della lama Cr12 trattamento estinto
6Il materiale di punzonatura adotta l'acciaio n. 45 con trattamento di nitruro.
|
| Dispositivo di guida dell'alimentazione |
1 set |
| Dispositivo di rivestimento con pellicola |
1 set |
| Sistema di formazione dei rotoli |
1 set |
| Sistema di pressione |
2 set |
| Dispositivo di posttaglio |
1 set |
| Copertura di sicurezza completa |
1 set |
| 3. Sistema di uscita |
Tabella di supporto |
2 set |
per il supporto della piastra finita |
| 4Sistema idraulico |
1 set |
Stazione idraulica separata per la macchina principale e il decollatore. |
| 5Sistema di controllo elettrico |
1 set |
1Controllo PLC, codificatore taglio automatico in lunghezza
2. Fase di funzionamento: touch screen + pulsante
3. Frequenza CA per regolare la velocità
|
Informazioni dettagliate
Discoiler
Decoiler manuale 5T
Caratteristiche: il mandrello e il seminterrato sono i due componenti del decollatore, il mandrello si restringe espandendosi manualmente mediante un dispositivo meccanico, dopo aver fissato la bobina al mandrello,poi rimette la bobina con mandrello insieme al seminterrato.
Potenza: nessuna;
Potenza di apertura e chiusura dei segmenti: meccanica;
Potenza di rotazione del segmento: sistema di trazione mediante formazione;
Numero di segmenti: 4 pezzi;
Intervallo di espansione del segmento: 460 ~ 520 mm;
Altezza del centro del mandrello: 0,65 m;
Velocità di alimentazione: dipende dalla velocità della macchina per la formazione dei rotoli;

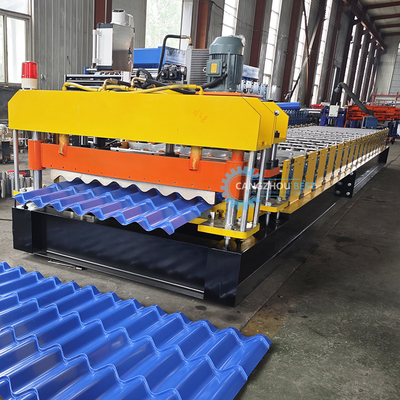

Macchine per la trasformazione di rotoli
Rulli: progettati da ingegneri senior con software Auto-cad, fabbricati con acciaio di alta qualità 45# da macchine utensili CNC e rivestiti con cromo duro;
Fabbricazione a partire da acciaio di alta qualità 45# con macchine utensili CNC.
Quadro di supporto: cartellone di acciaio per guidare il seminterrato del cuscinetto della stazione di formazione;
N. di stazioni a rulli: 18 gruppi
Materiale per i rulli: acciaio di alta qualità 45# lucidato e rivestito con cromo HRC55-60°
Materiale per l'albero: acciaio di alta qualità 45# lucidato e rivestito con cromo HRC55-60°
Diametro dell'albero: 70 mm
Spessore del pannello del telaio:14 mm
Cornice inferiore: acciaio a sezione H 36#

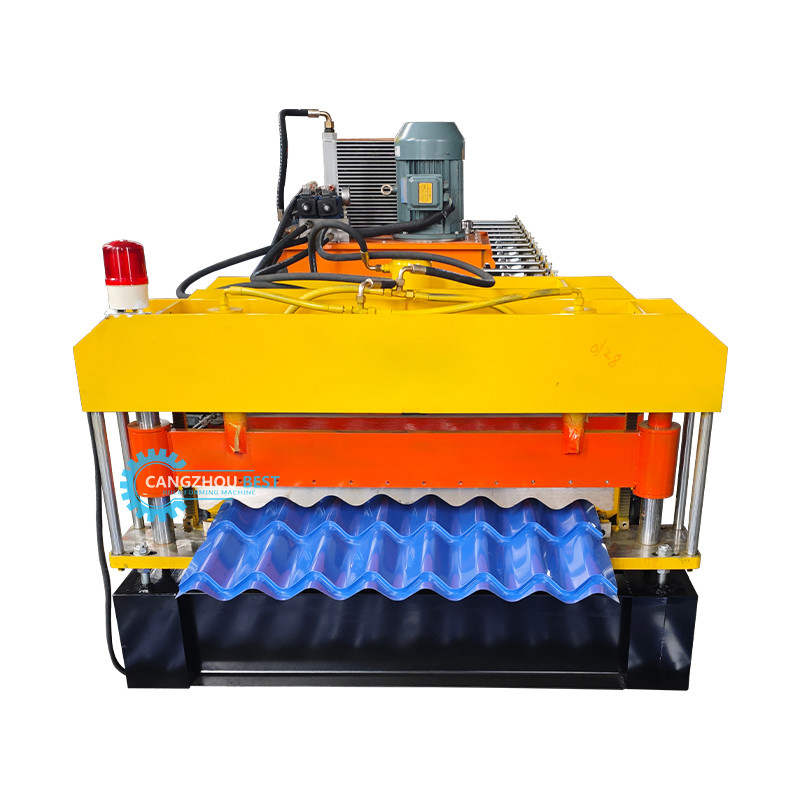

Dispositivo di taglio
Funzione: l'azione di taglio è controllata dal PLC. La macchina principale si ferma automaticamente e il taglio avrà luogo. Dopo il taglio, la macchina principale si avvierà automaticamente.
Fornitore di alimentazione: stazione idraulica;
Cornice: cornice in acciaio da saldatura;
Interruttore a tratto: interruttore fotoelettrico senza contatto;
Taglio dopo modellazione: taglio della lamiera dopo modellazione in rotoli alla lunghezza richiesta;
Misurazione della lunghezza: misurazione automatica della lunghezza.
Sistema idraulico
Stazione idraulica
Dopo aver riempito l'olio idraulico nel serbatoio dell'olio idraulico, la pompa guida la macchina di taglio per iniziare il lavoro di taglio.
Equipaggiamento di accensione: il sistema comprende un set di serbatoi idraulici, un set di pompe idrauliche, due tubi idraulici e due set di valvole elettromagnetiche.
Adottato componenti del sistema idraulico di prima marca per garantire la stabilità e la durata, evitare perdite.
Fornisce l'alimentazione iniziale al cuter attraverso un serbatoio di olio chiuso.
Sistema di controllo elettrico
misurazione automatica della lunghezza: un'unità di utensili di misurazione della lunghezza leggermente premuta sulla superficie della lamiera di acciaio;il pedaggio si rotola con la velocità di movimento della lamiera di acciaio e poi senso per misurare la sua lunghezzaL'inexactità della lunghezza può essere facilmente corretta.
misurazione automatica delle quantità;
PLC viene utilizzato per controllare la lunghezza e la quantità.
Pannello di controllo: interruttore a pulsante, lunghezza e quantità del display LED;
Unità di lunghezza: millimetro;
Funzione di protezione contro sovraccarico del motore, sovraccarico del sistema, cortocircuito;
Indicare la lunghezza totale e la quantità totale prodotta.
Flusso di processo
La nostra fabbrica
| 1.Come chiedere il preventivo accurato della macchina di costruzione del telaio? |
| 1) Normalmente diamo il preventivo accurato in base al profilo del disegno, quindi se volete ottenere il preventivo accurato, per favore mostrateci prima il profilo del disegno. |
| 2La macchina potrebbe essere progettata in molti tipi e metodi, per il telaio della macchina, il marchio PLC, il marchio del motore influenzeranno il prezzo. |
| 2Termini di pagamento: |
| 30% T/T, saldo da pagare prima della spedizione dopo l'ispezione. Inoltre accettiamo il pagamento L/C, O/A, D/P. |
| 3Qual è il vostro servizio post-vendita? |
| Il periodo di garanzia della macchina per la costruzione di cornici è di 24 mesi, se le parti rotte non possono essere riparate, possiamo inviare nuove per sostituirle gratuitamente, ma devi pagare il costo espresso da solo.Forniamo il supporto tecnico per tutta la vita della macchina per la formazione di rotoli a barra in T. |
| |
| 4Come posso visitare la tua azienda? |
| a.Volate all'aeroporto di Pechino: in treno ad alta velocità da Pechino Nan a Cangzhou Xi (1 ora), poi potremo venire a prendervi. |
| b.Volare all'aeroporto di Shanghai: In treno ad alta velocità Da Shanghai Hongqiao a Cangzhou Xi ((4,5 ore), allora possiamo prenderti. |
