Macchina per la formazione di fogli di copertura a doppio strato con contatore ad alta precisione

Macchina per la formazione di fogli di copertura a doppio strato con contatore ad alta precisione

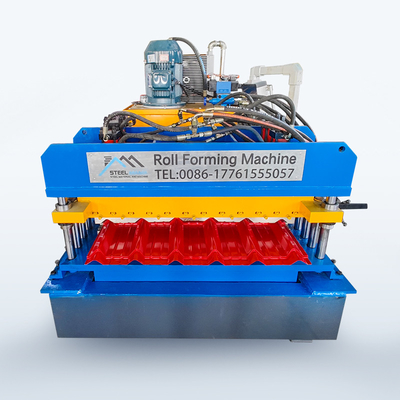

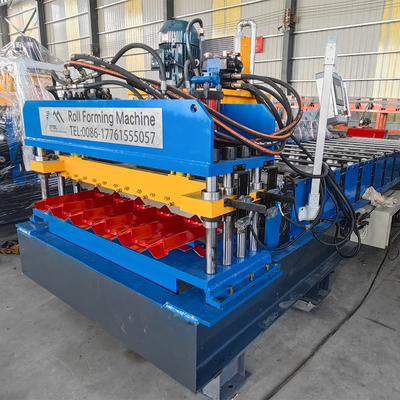

Questa macchina per la formazione di rotoli per tetto e pareti a foglio di acciaio colorato a doppio strato è perfettamente combinata con due macchine di diversi modelli, questo può risparmiare spazio ed è anche facile da usare.I due modelli sono scelti in base alle esigenze dei clienti.

Color Steel Sheet Double Layer Roof And Wall Roll Forming Machine è costituita da piattaforma di alimentazione, core di stampaggio principale, meccanismo di taglio, stazione idraulica, armadio di controllo del computer,contatori ad alta precisione e così via

Informazioni dettagliate

Discoiler

Decoiler manuale 5T

Caratteristiche: il mandrello e il seminterrato sono i due componenti del decollatore, il mandrello si restringe espandendosi manualmente mediante un dispositivo meccanico, dopo aver fissato la bobina al mandrello,poi rimette la bobina con mandrello insieme al seminterrato.

Potenza: nessuna;

Potenza di apertura e chiusura dei segmenti: meccanica;

Potenza di rotazione del segmento: sistema di trazione mediante formazione;

Numero di segmenti: 4 pezzi;

Intervallo di espansione del segmento: 460 ~ 520 mm;

Altezza del centro del mandrello: 0,65 m;

Velocità di alimentazione: dipende dalla velocità della macchina per la formazione dei rotoli;

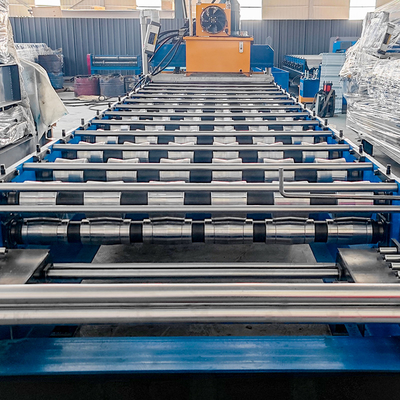

Macchine per la trasformazione di rotoli

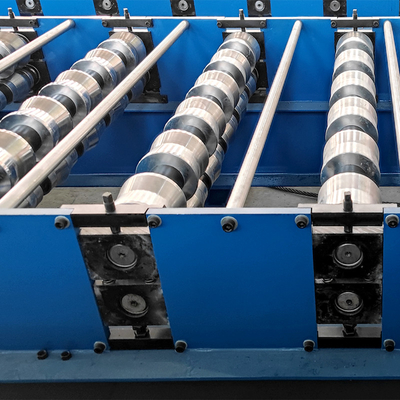

Rulli: progettati da ingegneri senior con software Auto-cad, fabbricati con acciaio di alta qualità 45# con macchine utensili CNC e rivestiti di cromo duro;

Fabbricazione a partire da acciaio di alta qualità 45# con macchine utensili CNC.

Quadro di supporto: cartellone di acciaio per guidare il seminterrato del cuscinetto della stazione di formazione;

N. di stazioni a rulli: 18 gruppi
Materiale per i rulli: acciaio di alta qualità 45# lucidato e rivestito con cromo HRC55-60°
Materiale per l'albero: acciaio di alta qualità 45# lucidato e rivestito con cromo HRC55-60°

Diametro dell'albero: 70 mm

Spessore del pannello del telaio:14 mm

Cornice inferiore: acciaio a sezione H 36#

Dispositivo di taglio

Funzione: l'azione di taglio è controllata da PLC. La macchina principale si ferma automaticamente e il taglio avrà luogo. Dopo il taglio, la macchina principale si avvierà automaticamente.

Fornitore di alimentazione: stazione idraulica;

Cornice: cornice in acciaio da saldatura;

Interruttore a tratto: interruttore fotoelettrico senza contatto;

Taglio dopo modellazione: taglio della lamiera dopo modellazione in rotoli alla lunghezza richiesta;

Misurazione della lunghezza: misurazione automatica della lunghezza.

Sistema idraulico

Stazione idraulica

Dopo aver riempito l'olio idraulico nel serbatoio dell'olio idraulico, la pompa guida la macchina di taglio per iniziare il lavoro di taglio.

Equipaggiamento di accensione: il sistema comprende un set di serbatoi idraulici, un set di pompe idrauliche, due tubi idraulici e due set di valvole elettromagnetiche.

Adottato componenti del sistema idraulico di prima marca per garantire la stabilità e la durata, evitare perdite.

Fornisce l'alimentazione iniziale al cuter attraverso un serbatoio di olio chiuso.

Sistema di controllo elettrico

misurazione automatica della lunghezza: un'unità di utensili di misurazione della lunghezza leggermente premuta sulla superficie della lamiera di acciaio;il pedaggio si rotola con la velocità di movimento della lamiera di acciaio e poi senso per misurare la sua lunghezzaL'inexactità della lunghezza può essere facilmente corretta.

misurazione automatica delle quantità;

PLC è utilizzato per controllare la lunghezza e la quantità.

Pannello di controllo: interruttore a pulsante, lunghezza e quantità del display LED;

Unità di lunghezza: millimetro;

Funzione di protezione contro sovraccarico del motore, sovraccarico del sistema, cortocircuito;

Indicare la lunghezza totale e la quantità totale prodotta.

Perche'ha scelto noi?

1Siamo produttori professionisti, quindi possiamo offrire un prezzo migliore e un servizio post-vendita e tempi di consegna più brevi.

2Abbiamo una forte capacità di progettazione e tecnica, possiamo progettare e fabbricare come richiesto dal cliente.

3La nostra fabbrica ha ottenuto il certificato ISO 9001.

4Abbiamo molta esperienza per l'installazione e l'esperienza di formazione all'estero.

5Abbiamo esportato con successo le nostre macchine in più di 90 paesi, tutti ricevono buoni feedback.

6Forniamo una garanzia gratuita di due anni per tutti i nostri articoli.

Flusso di processo
