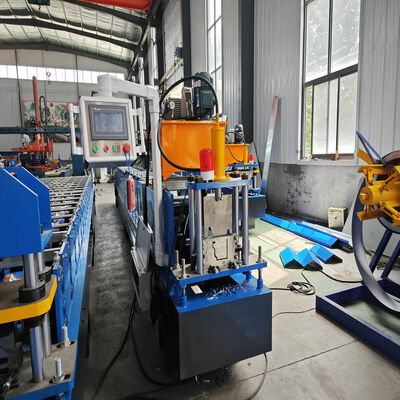

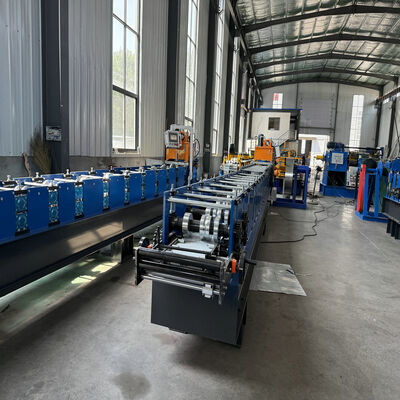

Macchina per la formatura di grondaie in acciaio a profilo idraulico tipo K

Macchina per la formatura di grondaie in acciaio a profilo K con taglio idraulico

•


• PARAMETRI TECNICI

  Specifiche della macchina per la formatura di grondaie

  Macchina per grondaie senza giunzioni	Articolo	Specifiche offerte
  	Macchina di formatura principale	5K, 6K, 7K, MEZZO TONDO 3”/4”/5”/6”
  		(Ogni macchina produce una sola dimensione e configurazione)
  	Larghezza materiale	Dipende dal profilo
  	Velocità di laminazione	0-10 m/min (escluso tempo di taglio)
  	Spessore materiale	0.3-0.8mm G250mpa
  	Sistema di trasmissione	• Rulli di trasmissione superiori e inferiori in uretano per una trasmissione fluida, uniforme e senza torsioni
  	Svolgitore	Svolgitore manuale da 3 tonnellate (integrato nella macchina)
  	Stazioni rulli	11 stazioni
  	Materiale rulli	Acciaio forgiato 45#, rivestito di cromo, coperto di gomma
  	Materiale e diametro albero	ø50mm, materiale acciaio forgiato 45#
  	Potenza motore principale	3.0kw
  	Meccanismo di taglio (alternativo)	• Leva manuale con integrato
  		• Crimpatrice o sega da taglio
  	Tolleranza	±1.5mm/3M
  	Alimentazione elettrica	220V/380V, 50HZ, 3 fasi
  		Può anche soddisfare le esigenze del cliente
  	Modalità di trasmissione	Catena singola da 1 pollice

  1. Descrizione

  1. La struttura è semplice e l'aspetto della macchina per grondaie è bello.

  2. La macchina per la formatura di grondaie adotta la struttura in acciaio sagomato e viene lavorata integralmente dopo la saldatura. Ha

  la capacità di carico elevato e funzionamento stabile durante l'utilizzo della macchina.

  3. Tutti i componenti della macchina provengono da aziende di marca rinomata, garantendo così l'efficace normale funzionamento della macchina.

  4. È molto facile installare l'attrezzatura ed è adatta per la produzione in fabbrica.

  5. La macchina presenta caratteristiche di basso rumore ed alta efficienza.

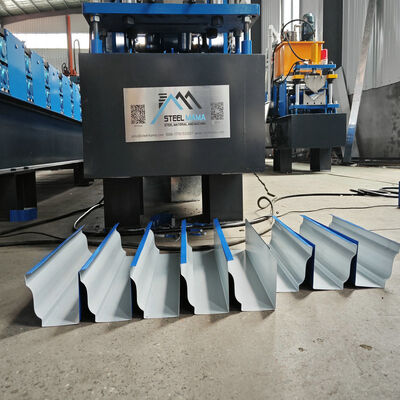

  2. Schizzo grondaia












  4. Dettagli tecnici della macchina per la formatura di grondaie in acciaio a profilo K con taglio idraulico

  Specifiche macchina
  Peso	Circa 7000 kg
  Dimensioni	Circa 12m x 1.1m x 1.2m (lunghezza x larghezza x altezza)
  Colore	Colore principale: blu
  	Colore di avviso: giallo
  Materiale grezzo adatto
  Materiale	Bobine PPGI e PPGL, Rame
  Spessore	0.5-0.7mm
  Larghezza bobina	610mm
  Resistenza allo snervamento	235Mpa
  Parametri tecnici principali
  Diametro alberi rulli di formatura	55mm
  Quantità stazioni rulli	25 file
  Velocità di profilatura	Circa 20m/min
  Materiale rulli di formatura	Acciaio n. 45, rivestito con trattamento cromato

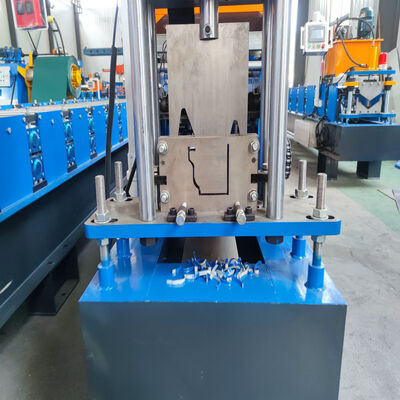

  Materiale taglierina	Acciaio per stampi CR12, con trattamento di tempra
  Sistema di controllo	PLC e Convertitore
  Requisiti di potenza elettrica	Potenza motore principale: 5.5kw
  	Potenza motore unità idraulica: 5.5kw
  Tensione elettrica	Secondo le esigenze del cliente



  5. Componenti principali della macchina per la formatura di grondaie in acciaio a profilo K con taglio idraulico

  N.	Nome		Quantità	Note
  1	Svolgitore		1 set	A discrezione del cliente
  2	Macchina principale	Dispositivo di pre-taglio	1 set	A discrezione del cliente
  		Dispositivo di alimentazione	1 set
  		Sistema di profilatura	1 set
  		Dispositivo di post-taglio	1 set
  		Sistema idraulico	1 set
  3	Sistema di controllo elettrico		1 set
  4	Supporto/Impilatore automatico		1 set	A discrezione del cliente
