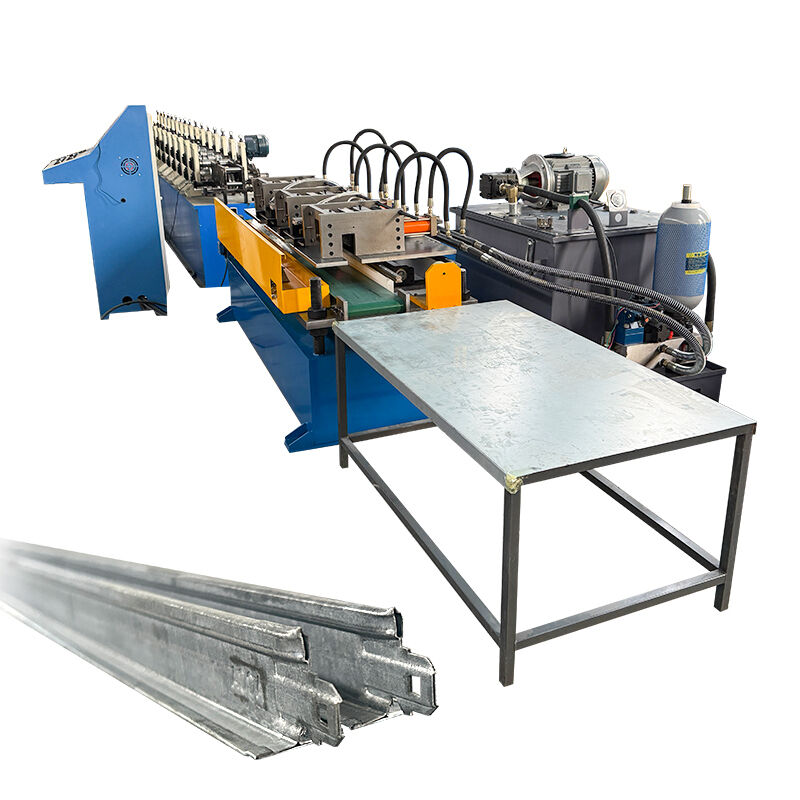

T24X26 macchina per la formazione di rotoli a griglia T

Formatrice idraulica ad alta velocità T38X24 Main T Grid Cold Roll Forming Machine

CARATTERISTICHE DEL PRODOTTO

1. Apparecchiatura di controllo touch screen, facile da usare

2. La finitura superficiale del profilo di produzione è buona. La piastra zincata

non danneggia lo zinco, il rivestimento colorato non perde la vernice e la forma può

essere altamente abbinata al disegno di progettazione in scala 1:1.

3. Le apparecchiature meccaniche sono robuste e durevoli, con meno guasti e bassi

costi di manutenzione.

4. Basso tasso di scarto della produzione di profili, risparmio sui costi di produzione.

Questa apparecchiatura viene utilizzata per la produzione di telai di porte, supporti per guide di finestre, scaffali, guide per cassetti, profili in acciaio leggero, tubi, guardrail autostradali e così via.

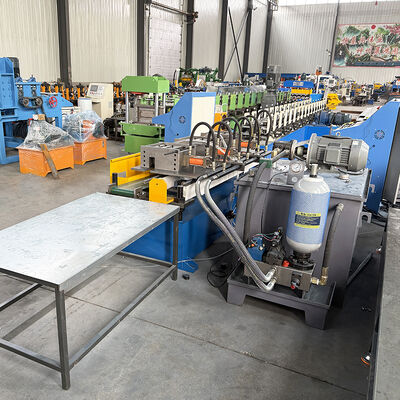

L'intera linea di produzione è composta da un telaio di posizionamento del materiale, una macchina principale di formatura e una punzonatrice-taglierina idraulica a lunghezza fissa. Il suo taglio non prevede sprechi, non produce scarti di taglio e consente di risparmiare sui costi dei materiali, con un'elevata efficienza produttiva.

1). Diametro interno della bobina del materiale: 450 mm-550 mm

2). Larghezza massima della bobina: 300 mm

3). Capacità di carico: 1,5 T

1) Materiale dell'albero:acciaio di alta qualità n. 45 dopo il trattamento

2) Diametro esterno 50 mm

3) Materiale del rullo:Cr12 lucidato e rivestito con cromo HRC55-60°

4) Velocità di formatura: 30 m/min

5) Potenza motore principale: 5,5 kw

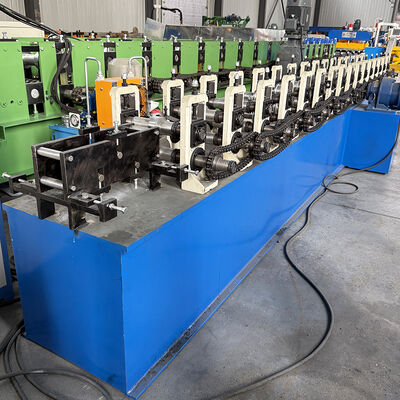

6) Stazione rulli: 10-12 stazioni

7) Tensione: 380 V, 50 Hz, 3 fasi

8) Struttura del telaio principale:struttura ad arco commemorativo

9) Dispositivo di controllo: controllo automatico tramite computer, tramite PLC, facile da usare

10) Dispositivo di taglio:taglio a inseguimento idraulico (è anche possibile richiedere l'aggiunta di un servomotore,

la velocità di produzione può essereraggiunta 40-60 m/min)

11) Trasmissione:azionamento a ingranaggi

1). materiale della lama: acciaio per stampi Cr12 con trattamento di tempra 55-60°C

2). sistema di taglio: adotta un azionamento idraulico avanzato, dopo la formatura taglio automatico,

senza distorsioni, senza sprechi, elevato fattore di sicurezza (arresto del motore principale)

Tipo: sistema di controllo della frequenza PLC con touch screen

Errore di lunghezza: ±2 mm

(per quanto riguarda l'elemento dell'apparecchio elettrico, i clienti possono anche specificare il marchio)

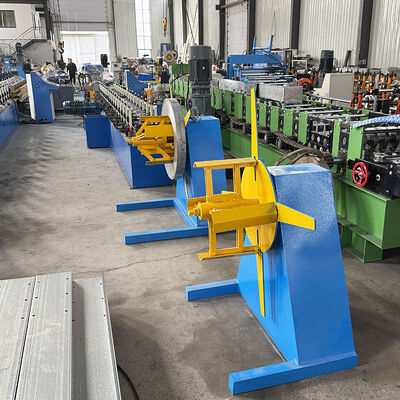

È semplice e utilizzato per caricare il prodotto finito.

Lunghezza: 6 m

• Larghezza massima 300 mm
• Diametro interno -460-510 mm
• Capacità di carico massima 1000 kg
• Tipo di funzionamento manuale espansione manuale per stringere la bobina
• Interruzione dell'azionamento, l'intera linea si arresta mentre lo svolgitore è inattivo

• Stazione di formatura 16 pezzi
• Materiale rulli di formatura Cr12
• Trattamento duro rulli di formatura HRC 58-60
• Albero del rullo Diametro 40 mm
• Materiale dell'albero 40Cr, trattamento termico, rettificato fine
• Telaio della macchina: saldatura in acciaio
• Spessore della parete laterale principale 25 mm
• Macchina azionata da giunti universali tramite cambio
• Motore di formatura a rulli 5,5 kw con controller inverter di frequenza
• Cambio RV a vite senza fine

• Supporto pompa idraulica 1 set
• Componenti idraulici taiwanesi
• Protezione di scarico del sistema idraulico con raffreddatore ad aria
• Taglio dei bordi 2 set entrambe le estremità
• Punzonatura del foro di giunzione centrale 23 set/152,4 mm
• Foro di prova antincendio 2 set entrambe le estremità
• Stampo standard SKD-11 Acciaio giapponese
• Telaio e piastra dello stampo S45C
• Perno dello stampo acciaio SKH-9 giapponese
• Tutti i trattamenti dello stampo tramite taglio a filo Nc a bassa velocità

• Testa automatica meccanica azionata
• Funzionamento completamente automatico insieme alla formatrice

• Convertitore di frequenza Silin, taiwanese
• PLC Fatek, taiwanese
• Touch screen weinview taiwanese
• La macchina per il taglio della lunghezza del profilo si ferma quindi taglia
• Controller operativo: interruttore a manopola touch screen emg

Guasto e così via

(6) Alimentatore 380 V 50 Hz 3 fasi
