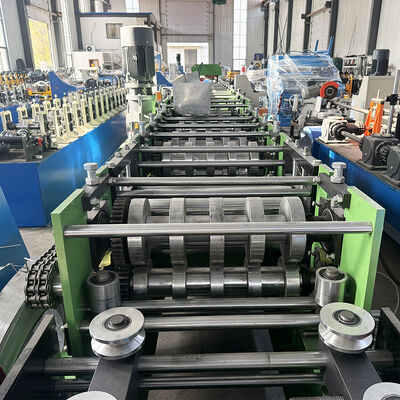

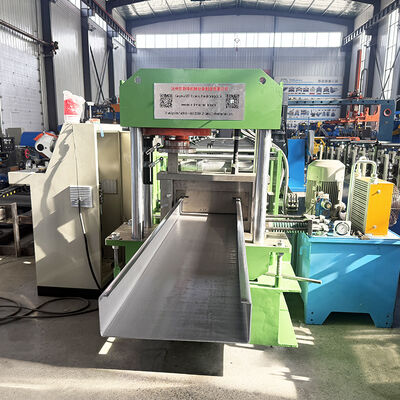

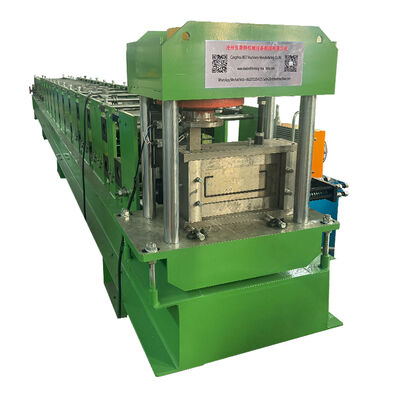

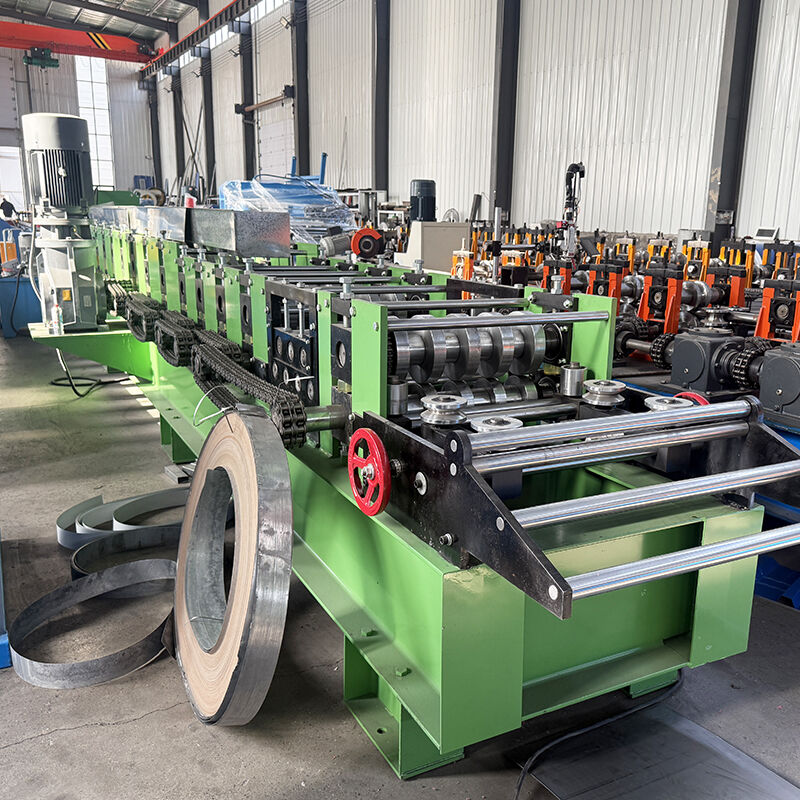

Macchina per la formatura a rulli per la produzione di capriate per tetti C Purlin con arresto automatico
Questa macchina formatrice a rulli in acciaio CZ completamente automatica consente una rapida conversione tra i profili in acciaio C e Z, consentendo rapidi cambiamenti di specifiche da 80-300 mm in un minuto. L'avanzato sistema di taglio formatore offre un taglio continuo sull'intera gamma senza cambi di utensili. Le caratteristiche includono la regolazione automatica del centraggio all'ingresso, il taglio preciso a lunghezza fissa e le alte velocità di produzione di 8-15 m/min, riducendo significativamente i costi di manodopera e migliorando l'efficienza produttiva.
Specifiche tecniche
| Parametro |
Specifica |
| Larghezza del materiale di alimentazione |
Secondo il profilo |
| Spessore del materiale di alimentazione |
Max 3,0 mm |
| Larghezza Purlin |
100-300mm |
| Altezza Purlin |
40-80mm |
| Stazioni a rulli |
14 stazioni |
| Materiale del rullo |
Gcr15, trattamento di tempra durezza 55-58 |
| Velocità di formatura |
10-15 m/min |
| Motore principale |
15 kw |
| Metodo di guida |
Trasmissione a catena |
| Potenza idraulica |
5,5kw |
| Sistema di punzonatura |
Pre-punzonatura idraulica |
| Materiale dello stampo di punzonatura |
Cr12 |
| Sistema di taglio |
Pre-taglio idraulico |
| Materiale della lama |
Cr12 |
| Tolleranza |
±1,5 mm |
| Voltaggio |
380V 50Hz 3 fasi |
| Peso della macchina |
13 tonnellate |
| Lunghezza della macchina |
10m |
| Sistema di controllo |
PLC Panasonic |
| Capacità svolgitore |
5 tonnellate |
Caratteristiche principali
Struttura ad alta resistenza
Progettato con un comportamento meccanico superiore per la massima durata e prestazioni in condizioni di uso industriale gravoso.
Rulli di precisione
I rulli subiscono due lavorazioni CNC e processi di tempra, raggiungendo una durezza di HRC 58-62 per una maggiore durata.
Regolazione automatica della larghezza
Capacità di cambio larghezza flessibile da 80-300 mm come standard, con capacità massima fino a 120×350 mm.
Sistema di taglio universale
Taglie di taglio flessibili con materiali di taglio Cr12 e MOV. Intervallo di manutenzione: riaffilatura richiesta ogni 20.000-30.000 cicli di taglio.
Componenti di controllo premium
- Controller PLC - Siemens
- Trasduttore - Yaskawa
- Encoder - KOYO
- Altri componenti elettronici - Schneider
Vantaggi della macchina
- Rapidi cambiamenti delle specifiche del purlin entro 5-10 minuti
- La quarta generazione del sistema di taglio e punzonatura rapida C/Z elimina la necessità di cambiare gli stampi di taglio
- Superiore ai sistemi tradizionali che richiedono frequenti cambi di stampo, risparmiando tempo e spazio di archiviazione
Imballaggio e pagamento
I componenti importanti sono protetti con olio antiruggine, i rulli e gli alberi sono avvolti in schiuma e le stazioni idrauliche, le scatole di controllo PLC, i pezzi di ricambio e i piccoli componenti sono imballati in scatole di compensato. Tutti i componenti sono fissati saldamente con filo di acciaio per la spedizione in container.
Termini di pagamento: 30% T/T dopo la firma del contratto, saldo dovuto prima della consegna.
Garanzia e supporto
Garanzia: 18 mesi con supporto tecnico a vita
Formazione: Un tecnico per una settimana (include installazione e regolazione)
Costi di formazione: L'acquirente copre visto, biglietto di ritorno, vitto, alloggio e stipendio di USD $100/persona/giorno.
