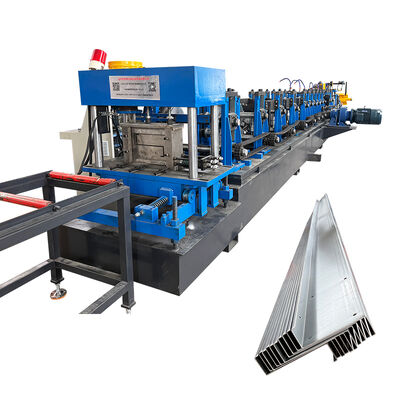

Linea di produzione automatica completa per la formatura a freddo da C a Z a cambio rapido con impilatore automatico
Questa linea di produzione completamente automatizzata è dotata di una macchina per la formatura a freddo da C a Z a cambio rapido con impilatore automatico integrato, progettata per un funzionamento efficiente e continuo in ambienti di produzione industriale.
Specifiche principali
- Materiale adatto: nastro d'acciaio
- Velocità di lavoro: 8-10 m/min (esclusi punzonatura e taglio)
- Potenza motore principale: 11,5 kW con riduttore cicloidale
- Potenza stazione idraulica: 7,5 kW
- Sistema di controllo elettrico: sistema di controllo PLC con marchio famoso
- Spessore del materiale: 1-3 mm
- Diametro albero: 80 mm
- Stazioni rulli: 12 stazioni
- Asse di espansione materiale: 200-600 mm
- Dimensioni: 11×1,3×1,35 metri
- Modalità di azionamento: trasmissione a catena
- Tensione elettrica: 380 V 3 fasi 50 Hz o secondo le esigenze del cliente
- Materiale rulli: acciaio forgiato di alta qualità 45# con trattamento di tempra
- Materiale di taglio: acciaio per stampi CR12 con trattamento di tempra
- Funzionamento continuo: capacità 24 ore
- Operatori richiesti: 1-2 operatori
Parametri tecnici
| Parametro |
Specifiche |
| Nome del prodotto |
Macchina per la formatura a freddo da C a Z a cambio rapido |
| Profilo |
Forma a C, forma a Z, forma a U |
| Tipo di materiale |
Bobina di acciaio zincato |
| Spessore |
1,5-3,0 mm |
| Limite di snervamento |
Q235-345 Mpa |
| Velocità massima di formatura |
10-15 m/min |
| Materiale rulli |
Acciaio per cuscinetti GCr15 |
| Tipo di azionamento rulli |
Trasmissione a catena |
| Controller |
PLC |
| Funzionamento |
Touch screen e pulsante |
| Pressione del sistema idraulico |
20 Mpa |
| Potenza motore principale |
18,5-22 KW |
| Potenza motore stazione idraulica |
5,5 KW |
| Dimensioni (L×P×A) |
Circa 10000×1000×1500 mm |
| Peso |
Circa 10000 KG |
Configurazione tecnica principale
| Componente |
Specifiche |
| Configurazioni |
Svolgitore manuale, piattaforma di guida, livellatore a 9 alberi, macchina principale per la formatura a freddo, motore idraulico, dispositivo di pre-punzonatura, dispositivo di pre-taglio, stazione idraulica, controllo PLC, tavolo di supporto |
| Sistema di controllo |
Touch screen con encoder e inverter PLC |
| Telaio principale |
Trave a H da 400 mm |
| Potenza totale |
22 kw |
| Alimentazione |
380 V, 3 fasi, 50 Hz |
| Velocità di formatura |
12-24 m/min |
| Stazione rulli |
18 stazioni |
| Capacità svolgitore |
3,5 tonnellate |
| Diametro rulli |
80 mm |
| Larghezza effettiva |
80-300 mm |
| Spessore alimentazione |
1,5-3,0 mm |
| Spessore del pannello posteriore |
20 mm |
| Standard taglierina |
GCr12 |
| Standard rulli |
Gcr15# |
| Dimensioni complessive |
Circa 8500×1000×1400 mm |
| Peso totale |
Circa 10T |
| Personalizzazione |
Secondo le esigenze del cliente |
Nota: tutti i parametri tecnici possono essere modificati in base alle esigenze dell'utente e sono forniti solo come riferimento.
Specifiche dei componenti
Svolgitore manuale
Capacità massima: 5T

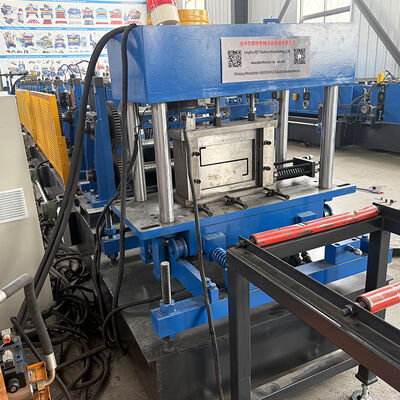

Dispositivo di pre-taglio e dispositivo di pre-punzonatura
Azionamento motore idraulico con taglio a matrice a lunghezza fissa controllato da computer PLC
- Tolleranza di lunghezza di taglio: ±2 mm
- Materiale: GCr12 con trattamento di tempra 60-62°C
Sistema idraulico
Include motore elettrico, serbatoio idraulico, pompa dell'olio idraulico e valvola elettromagnetica
Potenza: 22 KW
Sistema di controllo
Sistema di controllo PLC con touch screen a colori per la lunghezza target regolabile
Modalità calcolata: automatica o manuale
Encoder
Contatore di lunghezza con modulazione a impulsi

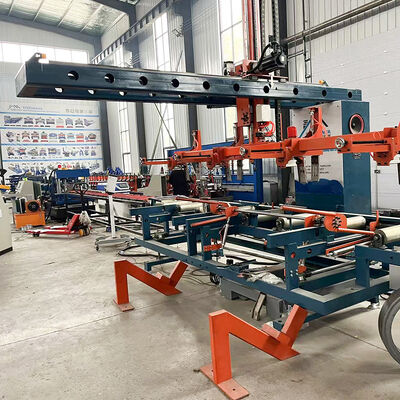

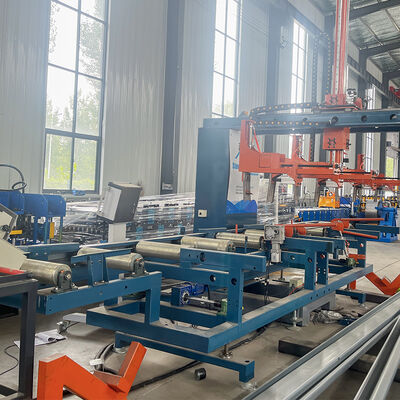

Impilatore semplice
Utilizzato per caricare la piastra formata
Domande frequenti
Q1: Sei un produttore o una società commerciale?
A1: Siamo produttori
Q2: Hai ingegneri all'estero?
A2: Sì, non solo forniamo ingegneri all'estero, ma forniamo anche formazione tecnica.
Q3: Fornite soluzioni personalizzate?
A3: Certo, possiamo progettare l'attrezzatura in base alla tua richiesta. Siamo progettisti e produttori professionisti di macchine per la formatura della lamiera.
Q4: Come si comporta la tua fabbrica per quanto riguarda il controllo di qualità?
A4: Non c'è tolleranza per quanto riguarda il controllo di qualità. Il controllo di qualità è conforme alla norma ISO 9001. Ogni macchina deve superare i test di funzionamento prima di essere imballata per la spedizione.
Q5: Come posso fidarmi che le macchine hanno superato i test di funzionamento prima della spedizione?
A5: 1) Registriamo il video del test per riferimento
2) Ti diamo il benvenuto a visitarci e testare la macchina da solo nella nostra fabbrica.
Q6: Hai un supporto post-vendita?
A6: Sì, siamo lieti di fornire consulenza e abbiamo anche tecnici qualificati disponibili per l'installazione o la manutenzione per te nel tuo posto.
Q7: Posso visitare la tua fabbrica per controllare le macchine in loco? Cosa dovrei portare quando visito la tua fabbrica?
A7: Siamo produttori e diamo il benvenuto ai clienti per visitare la nostra fabbrica. Per la progettazione e lo sviluppo di prodotti speciali, ti chiediamo di portare un pezzo di materiale di prova per testare le nostre macchine in loco.
Q8: Quali sono i tuoi termini di pagamento e i tempi di consegna?
A8: Preferiamo il 30% come deposito tramite T/T, il 70% del pagamento del saldo tramite T/T dopo aver ispezionato bene la macchina e prima della consegna. Oppure è accettabile una LC irrevocabile a vista. Dopo aver ricevuto il deposito, organizzeremo la produzione. I tempi di consegna sono di circa 60-70 giorni.
