Linea di produzione di profilatura a freddo di pannelli per pavimenti in metallo con taglio idraulico dell'acciaio e macchina laminatrice elettrica
Specifiche tecniche
| Voci tecniche |
Dettagli |
| Materia prima |
Tipo |
Bobine di acciaio, zincate, nastri di acciaio Galvalume |
| Larghezza |
Dipende dal design del profilo del pavimento |
| Spessore |
0,8-1,2 mm |
| Resistenza allo snervamento |
235-345 MPa o appositamente progettato per 550 MPa |

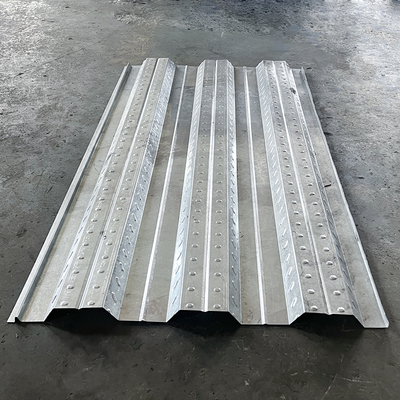

| Lamiere finite per scaffalature |
Dimensioni |
Dipende dai design del profilo della lamiera per pavimenti |
| Lunghezza |
Regolabile |
| Potenza motore |
Voltaggio |
220V/380V/415V/440V |
| Motore di azionamento |
11 KW x 2 |
| Motore di taglio |
5,5 KW |
| Velocità di produzione della profilatrice |
circa 10-15 metri al minuto |
| Svolgitore |
Tipo |
Manuale o elettrico automatico |
| Capacità |
3 tonnellate o 5 tonnellate |
| Stazioni di profilatura |
circa 33 set |
| Diametro dell'albero di laminazione |
82 mm |
| Materiale dei rulli |
N. 45 rivestito con cromo |
| Matrice di punzonatura |
Acciaio per stampi Cr12 |
| Tipo di taglio |
Con dispositivo di post-taglio |
| Sistema di controllo elettrico |
Mitsubishi PLC, trasduttore e touch screen |
| Tavoli di supporto |
2 set |
| Dimensioni della macchina principale |
Circa 16 x 1,6 x 1,6 metri |
| Peso dell'attrezzatura |
Circa 16 tonnellate |
Processo di lavoro
Svolgimento---Guida della lamiera---Profilatura---Taglio---Pannelli per pavimenti finiti sui tavoli

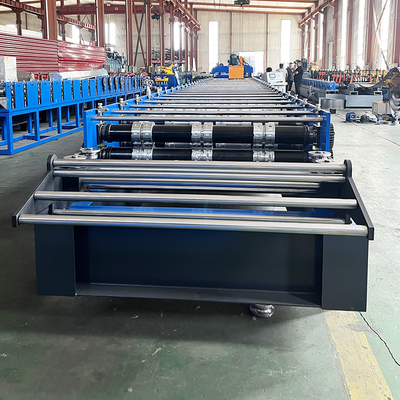

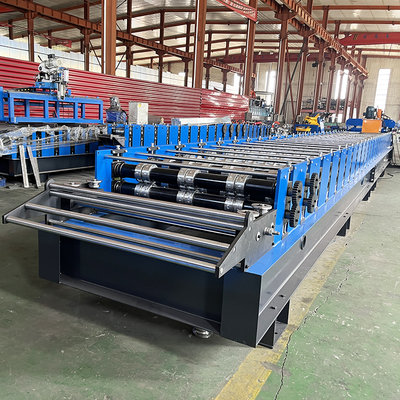

PROFILATRICE
(1) Spessore del materiale: 0,8-1,2 mm
(2) Rulli: 26 gruppi
(3) Materiale per i rulli: acciaio 45# lucidato e rivestito con cromo HRC55-60°
(4) Materiale per l'albero: acciaio di alta qualità n. 45 dopo il trattamento
(5) Diametro dell'albero: 90 mm
(6) Spessore del pannello del telaio: 20 mm
(7) Telaio inferiore: acciaio a sezione H 35#
(8) Potenza motore: 2*11kw
(9) Tipo di azionamento: catena da 2,0＂
(10) Velocità: 8-12 m/min

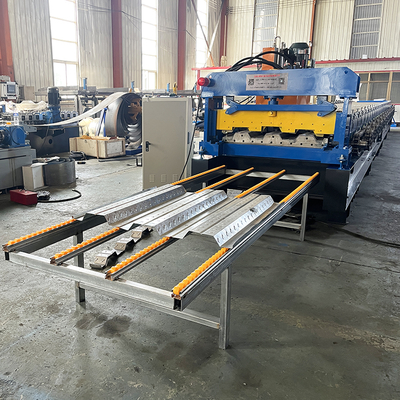

DISPOSITIVO DI TAGLIO
(1) Materiale per il modulo di taglio: acciaio Cr12 dopo il trattamento
(2) Durezza per il trattamento termico: HRC55 – 60°
(3) Tipo di taglio: idraulico, taglio automatico
(4) Potenza: 4kw
SISTEMA DI CONTROLLO ELETTRONICO
(1) Tipo: sistema di controllo della frequenza PLC con touch screen
(2) Marca PLC: Delta
(3) Errore di lunghezza: ±2 mm
(4) Lingua: inglese e cinese
(5) Voltaggio: 380v/50HZ, 3 fasi
(dipende dalle esigenze del cliente)
STAZIONE POMPA IDRAULICA
(1) Potenza motore: 4 kw
(2) Tipo di olio: olio idraulico 46#
(3) Marca della pompa: marca cinese
(4) Ventola di raffreddamento
Installazione e formazione:
① Se gli acquirenti visitano la nostra fabbrica e controllano la macchina, ti insegneremo come installare e utilizzare la macchina e formeremo anche i tuoi lavoratori/tecnici faccia a faccia.
② Senza visitare, ti invieremo il manuale utente e il video per insegnarti a installare e utilizzare.
③Se l'acquirente ha bisogno che il nostro tecnico vada nella tua fabbrica locale, si prega di organizzare biglietti di andata e ritorno, vitto e alloggio e stipendio giornaliero di 200 USD, costo del visto e cose necessarie.
