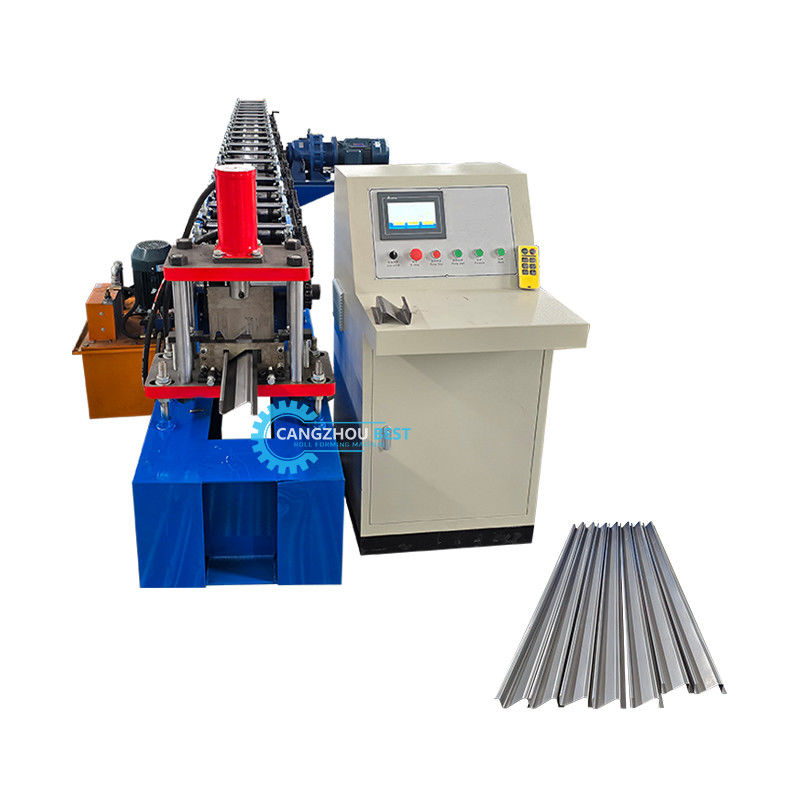

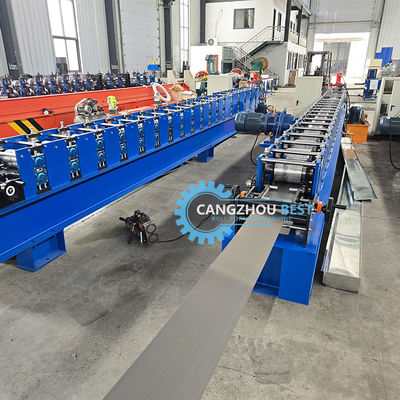

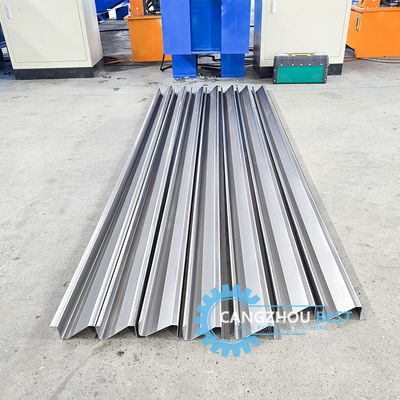

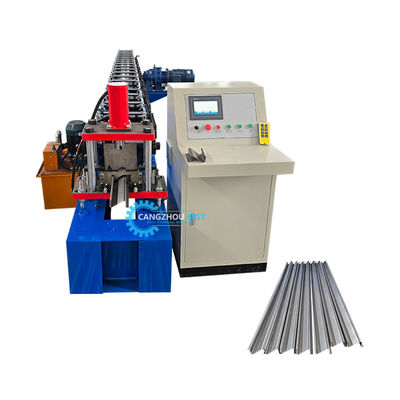

Sistema verticale macchina di formazione di rotoli di parti di contatto a forma di Z personalizzata

Sistema verticale Custozimed Z-forma di contatto parte rotolo macchina di formazione

Flusso di lavoro
Decoiler ---- alimentazione ------ formazione di rotoli ------ taglio ---- tabella di uscita

Componente della macchina

1. DECOILER
(1) Larghezza massima: 500 mm
(2) Diametro interno: Φ450 Φ550 mm
(3) Diametro esterno: 1500 mm
(4) Capacità di carico massima: 3000 kgs

2. Macchine per la formazione di rotoli
(1) Spessore del materiale: 1,2-2,0 mm PPGI e GI

(2) N. di stazioni a rulli: 18 gruppi
(3) Materiale per i rulli: acciaio Cr 12 lucidato e rivestito con cromo HRC58-62°
(4) Materiale per l'albero: acciaio di alta qualità 45* lucidato e rivestito con cromo HRC58-62°

(5) Diametro dell'albero: 80 mm

(6) Pannello a telaio: 20 mm

(7) Cornice inferiore:saldatura di tubi in acciaio
(8) Potenza del motore:7.5kw

(9)Tipo di motore: catena

(10)Velocità: 8-12 m/min

3 Dispositivo di interruzione

(1)Materiale per il taglio modulare: acciaio Cr12 dopo trattamento

(2)Durità per trattamento termico:HRC58 ± 62°

(3) Tipologia di taglio: taglio volante, taglio continuo

(4)Motore per supporto idraulico: 3 kW

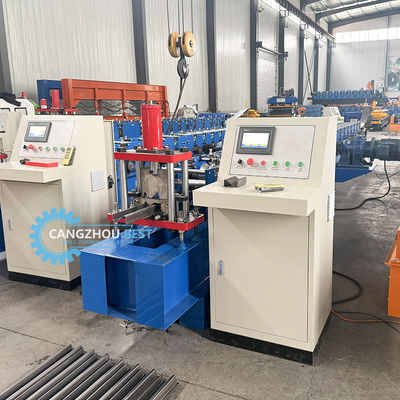

4.PLC CONTROL BOX
(1) Tipo: sistema di controllo della frequenza PLC con schermo touch
(2) PLC Marchio: Delta

(3) Marchio di codificatore: Omron

(4)Errore di lunghezza: ±2 mm

(5)Lingue: inglese e cinese

(6)Tensione: 380v/50HZ, 3 fasi

(dipende dalle esigenze del cliente)

5.Pompa idraulicaStazione
(1) Tipo di olio: 46# olio idraulico
(2) Marca della pompa: Marca cinese

(3)Ventilatore di raffreddamento

6. TABELLA di sostegno alla produzione

(1) Nessun tipo di potenza
(2) Lungozza: 2 m
