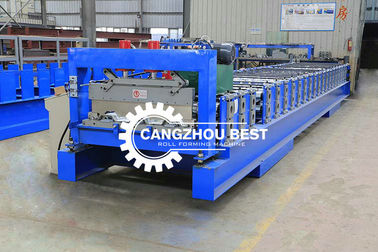

Macchina di taglio automatico per la costruzione di profili in acciaio

Rotolo principale che forma macchina
1. Formazione delle stazioni: 26stations

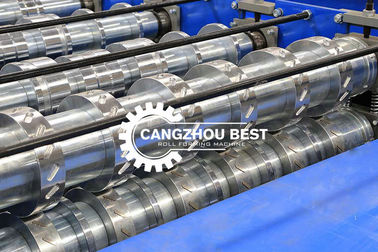

2. materiale del rullo: 45# il trattamento termico d'acciaio HRC50 e la superficie sta essendo cromo duro;
3. asse: Diametro 80mm, trattamento di superficie ad alta frequenza e processo della macinazione; il materiale è 45#steel.
4. cavalli vapore: 15KW (il motore è utilizzato per guidare la pompa idraulica, che permette all'olio idraulico di guidare il motore idraulico e poi guida la macchina principale.)
5. trasmissione: Catene ed ingranaggi
6. formare velocità: 25 M/MINUTE
7. formare spessore: 0,8 -1.5mm
(1) la bobina ad alta resistenza è usata, carico di snervamento: 550MPa o di meno
(2) i prodotti finiti cambieranno se usando il materiale e lo spessore differenti.

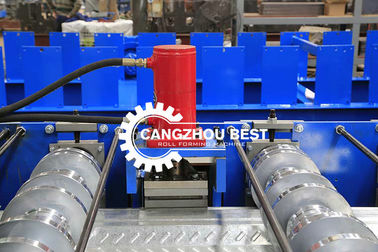

8. tagliare:
(1) taglio dello Piano-strato: È usato quando cambia la bobina di materia prima;
può tagliare la bobina rapidamente e risparmiatore di tempo.
(2) tagliando dopo la formazione: Tagli lo strato dopo rotolo che si forma alla lunghezza richiesta
(3) tagliando moto: La macchina principale si ferma automaticamente ed il taglio
avrà luogo. Dopo il taglio, la macchina principale si avvierà automaticamente.
(4) materiale della lama: Cr12; trattamento termico HRC59~61
(5) misurazione di lunghezza: Misurazione automatica di lunghezza
(6) tolleranza della lunghezza: +/- 1.5mm
9. dimensione approssimativa: Lunghezza: 11,5 m. * larghezza: 1,5 m. * altezza: 1.3M
10.Characteristics della macchina principale
(1) la base è fatta del fascio ad alta resistenza di forza H con precisione saldata e
buona rigidità.
l'asse (di 2), il rullo e tutte le componenti sono fabbricati precisamente per avere lungamente
vita.
(3) progettazione efficiente, manutenzione facile

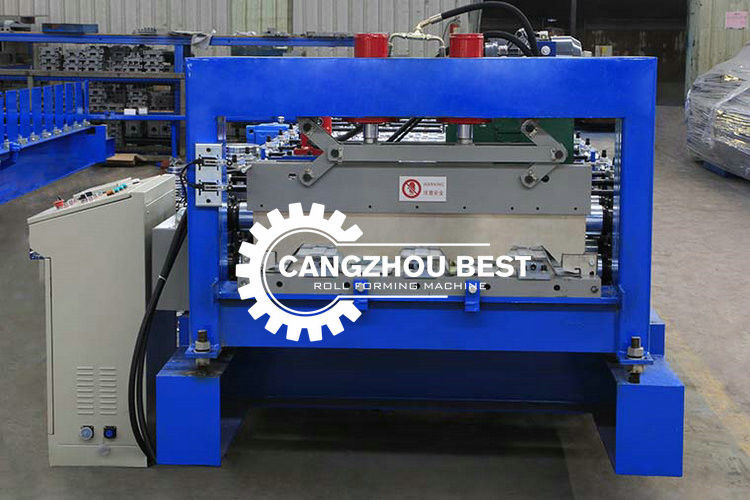

Pannello di controllo per il rotolo di decking che forma macchina
(1) tensione, frequenza, fase: Personalizzabile
(2) misura automatica di lunghezza: una lavorazione con utensili dell'unità della misurazione di lunghezza
quale è premuto leggermente sulla superficie della lamiera di acciaio; suonare rotolerà
con velocità commovente della lamiera di acciaio e poi percepisca per misurare la sua lunghezza.
(3) misura automatica di quantità
(4) lo SpA è utilizzato per controllare la lunghezza & la quantità. La macchina automaticamente
tagli alla lunghezza e fermi quando la quantità richiesta è raggiunta
(5) 99 generi di dimensioni possono essere fissati in un ordine allo stesso tempo,
continuamente la produzione e nove ordini possono essere digitati per volta.
(6) la lunghezza totale dell'ordine è contata automaticamente; quando
il rifornimento del materiale è abbastanza, il materiale automaticamente smetterà di entrare nella macchina che è il dispositivo conveniente per gli ordini (con materiale differente) per cambiare il materiale.
(7) l'inesattezza di lunghezza può essere emendata facilmente.
(8) pannello di controllo: commutatore Bottone tipo, lunghezza dell'esposizione di LED e quantità
unità (di 9) della lunghezza: millimetro e pollice (inseriti il pannello di controllo)
(10) protezione di sovraccarico del motore
protezione di sovracorrente del sistema (di 11)
protezione di cortocircuito (di 12)
(13) lunghezze totali dell'esposizione prodotte
(14) quantità totali dell'esposizione prodotte




Pompa idraulica
Circuito idraulico per tagliare
Il motore è utilizzato per guidare la pompa idraulica, che permette all'olio idraulico di guidare il motore idraulico e poi guida la macchina principale.






Accettando tavola (un manuale gratis)
1.material: rube d'acciaio saldato ed i rulli con gomma
2.also vi suggeriscono l'impilatore automatico per il rotolo della velocità del highe che forma la macchina
