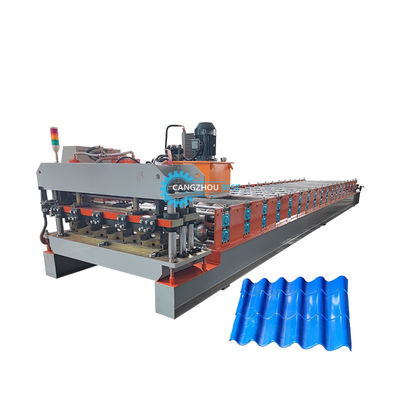

Macchina professionale per la profilatura di tegole per la produzione di lamiere per tetti e pareti in acciaio
Diverse macchine per la profilatura di pannelli per tetti possono produrre diverse forme di lamiere per tetti e pareti in acciaio in base ai disegni e alle esigenze del cliente. Le lamiere per tetti e pareti in acciaio sono nuovi materiali da costruzione con vari spessori e colori. I prodotti finiti vengono utilizzati come tetti e pareti di palazzetti dello sport, aeroporti, teatri, fabbriche, magazzini, garage, centri espositivi, ecc.
Parametro principale
| Nome |
Modello/Nome |
Quantità |
Descrizione tecnica |
| 1. Sistema svolgitore |
Svolgitore automatico di tipo a braccio (con controllo ultrasonico) |
1 set |
Tipo a braccio, espansione idraulica, motore elettrico rilascia attivamente la lamiera, con carrello avvolgitore e braccio di pressione. |
| 2. Sistema di formatura principale |
Dispositivo di pre-taglio |
1 set |
1. Materiale del rullo: acciaio n. 45 con superficie verniciata con cromo duro.
2. Materiale dell'albero del rullo: n. 45
3. Tipo di struttura di supporto interno del rullo: colonna di guida
4. Motoriduttore a vite senza fine cicloidale che aziona, i rulli posteriori/anteriori azionati da catena, parte dei rulli superiori/inferiori azionati da ingranaggi
5. Materiale della lama di taglio trattamento temprato Cr12
6. Il materiale della matrice di punzonatura adotta acciaio n. 45 con trattamento di nitrurazione.
|
| Dispositivo di guida per l'alimentazione |
1 set |
| Dispositivo di copertura del film |
1 set |
| Sistema di profilatura |
1 set |
| Sistema di pressatura |
2 set |
| Dispositivo di taglio post |
1 set |
| Copertura di sicurezza completa |
1 set |
| 3. Sistema di uscita |
Tavolo di supporto |
2 set |
Per supportare la piastra finita |
| 4. Sistema idraulico |
1 set |
Stazione idraulica separata per la macchina principale e lo svolgitore. |
| 5. Sistema di controllo elettrico |
1 set |
1. Controllo PLC, taglio automatico a lunghezza dell'encoder
2. Fase di funzionamento: touch screen + pulsante
3. Frequenza CA per la regolazione della velocità
|
Informazioni dettagliate
Svolgitore
Svolgitore manuale da 5T
Caratteristiche: Il mandrino e il basamento sono i due componenti dello svolgitore, il mandrino si restringe espandendosi tramite un dispositivo meccanico manualmente, dopo aver fissato la bobina al mandrino, quindi rimettere la bobina con il mandrino insieme al basamento.
Potenza: Nessuna;
Potenza di apertura e chiusura dei segmenti: Meccanica;
Potenza di rotazione del segmento: Tirare dal sistema di formatura;
Numero di segmenti: 4 pezzi;
Gamma di espansione del segmento: 460 ~ 520 mm;
Altezza del centro del mandrino: 0,65 m;
Velocità di alimentazione: dipende dalla velocità della macchina profilatrice;

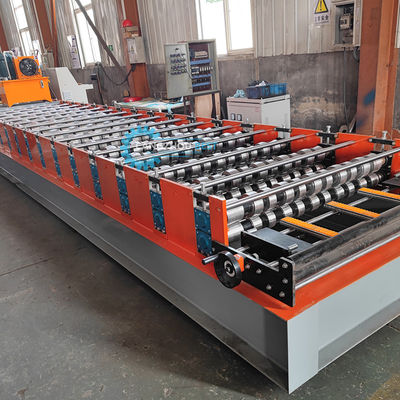

Macchina profilatrice
Rulli: progettati da ingegneri senior con software Auto-cad, fabbricati con acciaio di alta qualità 45# con macchine utensili CNC e rivestiti con cromo duro;
Albero: fabbricato con acciaio di alta qualità 45# con macchine utensili CNC;
Telaio di supporto: pannello in acciaio per guidare la base di supporto della stazione di formatura;
N. di stazioni a rulli: su 18 gruppi
Materiale per rulli: acciaio di alta qualità 45# lucidato e rivestito con cromo HRC55-60°
Materiale per albero: acciaio di alta qualità 45# lucidato e rivestito con cromo HRC55-60°
Diametro dell'albero: 70 mm
Spessore del pannello del telaio: 14 mm
Telaio inferiore: acciaio a sezione H 36#
Dispositivo di taglio
Funzione: l'azione di taglio è controllata dal PLC. La macchina principale si ferma automaticamente e il taglio avverrà. Dopo il taglio, la macchina principale si avvierà automaticamente.
Alimentazione: stazione idraulica;
Telaio: telaio in acciaio saldato;
Interruttore di corsa: interruttore fotoelettrico senza contatto;
Taglio dopo la formatura: tagliare la lamiera dopo la profilatura alla lunghezza richiesta;
Misurazione della lunghezza: misurazione automatica della lunghezza.
Sistema idraulico
Stazione idraulica
È controllata da una pompa a olio a ingranaggi. Dopo aver riempito l'olio idraulico nel serbatoio dell'olio idraulico, la pompa aziona la macchina di taglio per iniziare il lavoro di taglio.
Abbinare l'attrezzatura: Il sistema include un set di serbatoio idraulico, un set di pompa dell'olio idraulico, due tubi idraulici e due set di valvole elettromagnetiche.
Componenti del sistema idraulico di marca superiore adottati per garantire la stabilità e la durata, evitare perdite.
Fornisce la potenza iniziale al cutter attraverso un serbatoio dell'olio chiuso. È spento senza tagliare, il che può risparmiare energia.

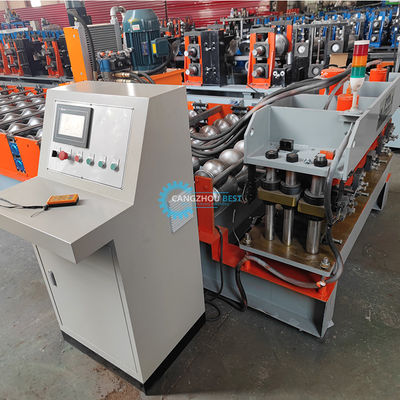

Sistema di controllo elettrico
Misurazione automatica della lunghezza: un'unità di utensili per la misurazione della lunghezza che viene leggermente premuta sulla superficie della lamiera d'acciaio; l'utensile rotolerà con la velocità di movimento della lamiera d'acciaio e quindi sentirà per misurarne la lunghezza; l'imprecisione della lunghezza può essere facilmente modificata.
Misurazione automatica della quantità;
Il PLC viene utilizzato per controllare la lunghezza e la quantità. La macchina taglierà automaticamente alla lunghezza e si fermerà quando viene raggiunta la quantità richiesta;
Pannello di controllo: interruttore a pulsante, lunghezza e quantità del display a LED;
Unità di lunghezza: millimetro;
Funzione di protezione da sovraccarico del motore, sovracorrente del sistema, cortocircuito;
Visualizza la lunghezza totale e la quantità totale prodotta.
Flusso di processo
La nostra fabbrica
| 1. Come chiedere l'offerta precisa della macchina per la fabbricazione di telai? |
| 1.) Normalmente diamo l'offerta precisa in base al profilo del disegno, quindi se vuoi ottenere l'offerta precisa, ti preghiamo di mostrarci prima il profilo del disegno. |
| 2.) La macchina potrebbe essere progettata in molti tipi e metodi, per il telaio della macchina, il marchio PLC, il marchio del motore, tutto ciò influenzerà il prezzo. |
| 2. Termini di pagamento: |
| 30% T/T, Saldo da pagare prima della spedizione dopo l'ispezione. Accettiamo anche il pagamento L/C, O/A, D/P. |
| 3. Qual è il tuo servizio post-vendita? |
| Il periodo di garanzia della macchina per la fabbricazione di telai è di 24 mesi, se le parti rotte non possono essere riparate, possiamo inviarne di nuove per sostituirle gratuitamente, ma è necessario pagare le spese di spedizione da soli. Forniamo il supporto tecnico per tutta la vita della macchina profilatrice a T Bar. |
| |
| 4. Come visitare la tua azienda? |
| a. Volare all'aeroporto di Pechino: con il treno ad alta velocità da Pechino Nan a Cangzhou Xi (1 ora), quindi possiamo venirti a prendere. |
| b. Volare all'aeroporto di Shanghai: con il treno ad alta velocità da Shanghai Hongqiao a Cangzhou Xi (4,5 ore), quindi possiamo venirti a prendere. |
