Macchina per la formazione a freddo di rotoli di acciaio a alta velocità 20-25m/min

Macchina di formazione a freddo di C-Studs in acciaio per il sistema di inquadratura del tetto e della parete

Specificativi tecnici della linea di trasformazione a strisce a profilo C

1. Spessore di materiale grezzo: bobine di acciaio galvanizzato, bobine di acciaio rivestite di zinco, bobine di acciaio aluzinco
2. Spessore della materia prima: 0,6-0,8 mm
3. Cornice della macchina: acciaio di alta qualità saldato e temperato
4. Struttura di formazione: Struttura a parete saldata
5. Motore di formazione: 5,5 kW
6. Materiale del rullo: acciaio n.45 rivestito con cromo duro ≥ 0,05 mm
7. Materiale dell'albero: acciaio n. 45 di alta qualità
8. Diametro dell'albero: 72 mm
9. Cuscinetto: cuscinetto HRB (marca cinese di punta)
10. Velocità di formazione del rotolo: circa 15 m/min (escluso il tempo di taglio)
11. Stazioni di riempimento: circa 13 gruppi

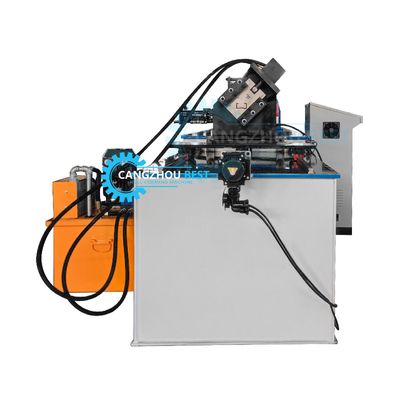

12. Tipologia di taglio: taglio idraulico dopo la formazione di rotoli
13. Materiale della lama di taglio: acciaio a stampo Cr12 con trattamento di spegnimento, HRC58-62
14. Potenza della stazione idraulica: 2,2 kW
15. Controller elettrico: Mitsubishi PLC, inverter e touch screen
16. Tensione: 380V o personalizzata secondo le esigenze del cliente
17. Elenco dei componenti della linea di produzione per la fabbricazione di stampi per profili in acciaio C

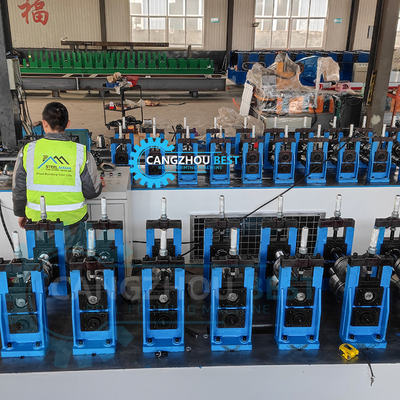

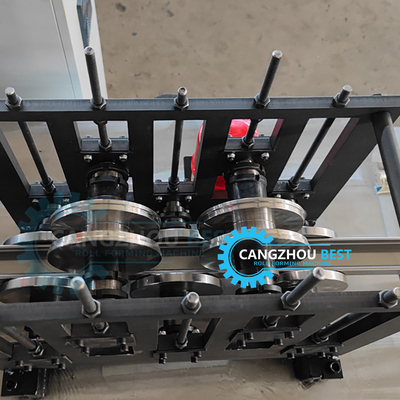

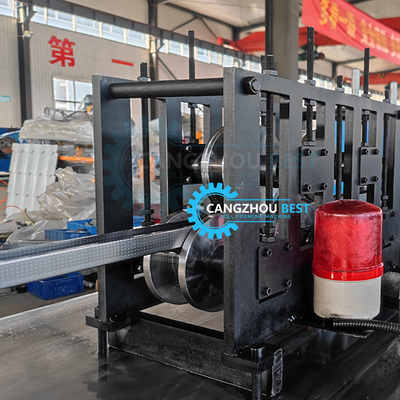

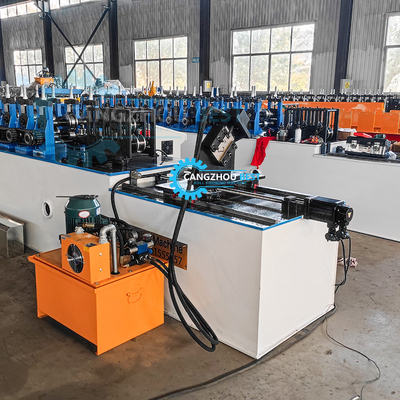

    Macchine per la formazione di rotoli
    (1) Spessore del materiale: 0,3-0,8 mm PPGI e GI

    (2) N. di stazioni a rulli: 12 gruppi
    (3) Materiale per i rulli: acciaio di alta qualità 45* lucidato e rivestito di cromo HRC55­60°
    (4) Materiale per l'albero: acciaio di alta qualità 45° lucidato e rivestito di cromo HRC55­60°

    (5) Diametro dell'albero: 70 mm

    (6) Spessore del pannello del telaio: 14 mm

    (7) Cornice inferiore: acciaio a sezione H 35#
    (8) Potenza del motore: 3 kW

    (9)Tipo azionato: catena da 1,0"
    (10)Velocità:15m/min

    (11)Pre-slide cutter

Installazione e formazione:

1 Se gli acquirenti visitano la nostra fabbrica e controllano la macchina, vi insegneremo come installare e utilizzare la macchina, e anche addestrare i vostri lavoratori / tecnici faccia a faccia.
2 Senza visitare, vi invieremo manuale utente e video per insegnarvi a installare e utilizzare.
3Se l'acquirente ha bisogno che il nostro tecnico vada alla sua fabbrica locale, si prega di organizzare biglietti andata e ritorno, cibo e hotel e stipendio giornaliero USD200, costo del visto e cose necessarie.

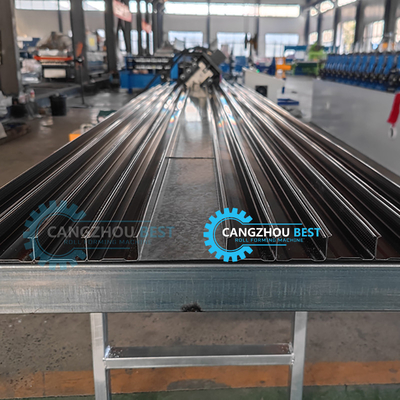

Disegno del profilo di C Shape Stud e U ShapeTrack per riferimento
