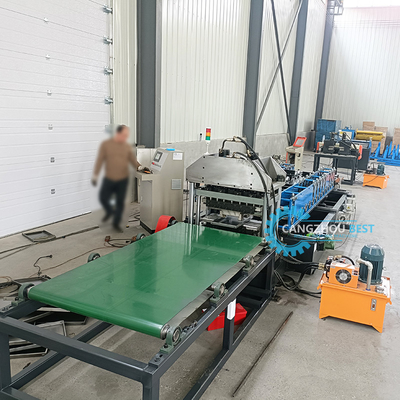

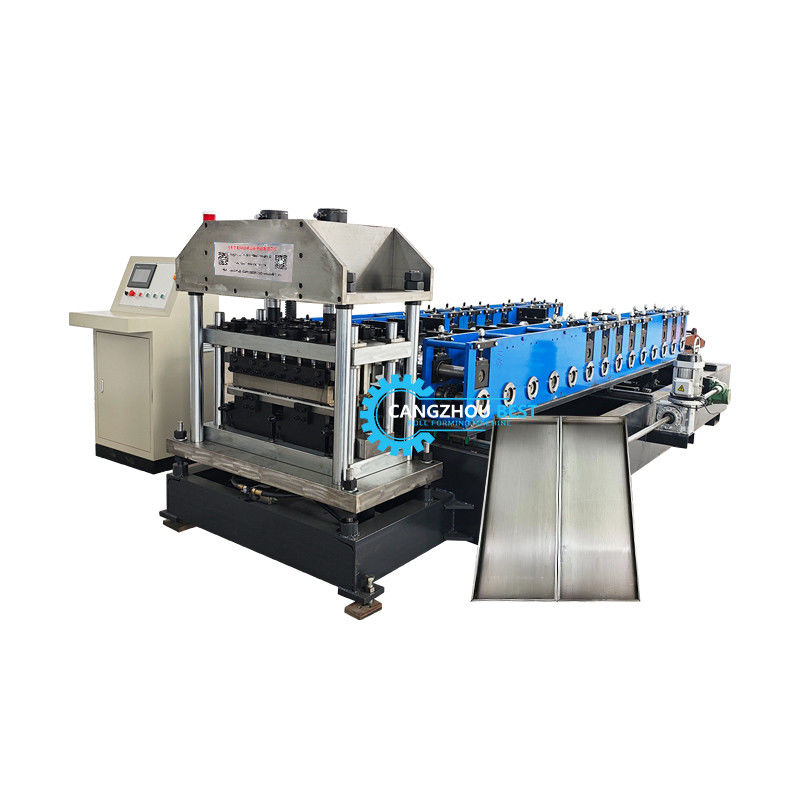

Macchine per la formazione di rotoli di profilati di scaffalature

Componente della macchina

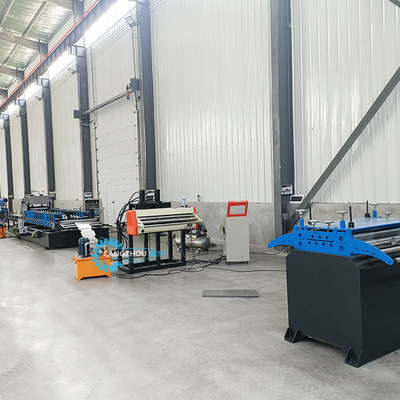

Discoilatore
Macchine per la trasformazione
Dispositivo di taglio -------------------------------------------1set
Macchine per la perforazione
Box di controllo PLC -----------------------------1 set
Stazione di pompaggio idraulica

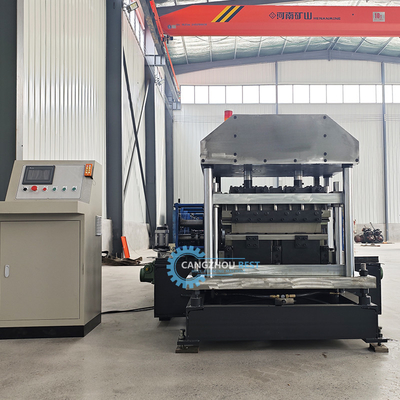

Dispositivo idraulico per perforare
Tabella di supporto alla produzione


Requisiti della materia prima:

Flusso di processo

Decoiling - alimentazione - perforatura - modellazione - taglio - produzione

Parametro

Sistema di disconnessione

Utilizzo: viene utilizzato per sostenere la bobina di acciaio e sguinzagliarla in modo giradischi.

Sgombero passivo tirato da un sistema di formazione a rotoli

Capacità di carico: 3,0 T

Larghezza di svolta: 300 mm

Diametro interno: 450-550 mm

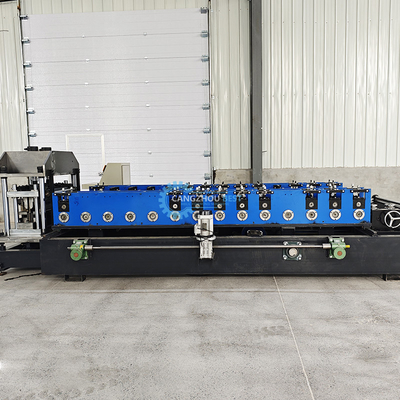

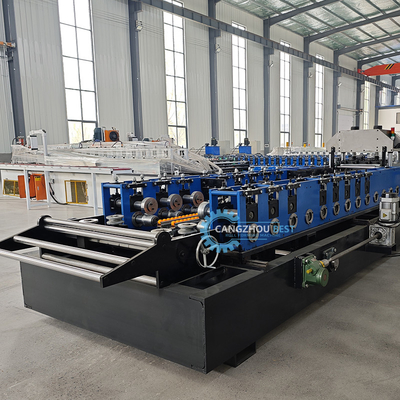

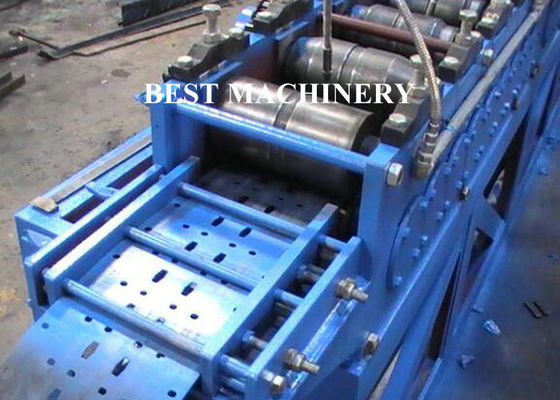

Dispositivo di formazione

Caratteristica: assicura stabilità, precisione e durata.

Lunghezza della parte principale: circa 3300*800*1400mm

Peso della parte principale: 3 t

Tensione: 380V/50HZ3Fase (a richiesta del cliente)

Fissatore dei rulli: colonna guida

Quadro: piastra centrale saldata

Tipo di telaio a arco memoriale

Spessore del telaio:25 mm

Modalità di guida: ingranaggio o catena

Materiale dei rulli: GCr12MoV

Materiale degli alberi: acciaio 45* con temperatura

Diametro degli alberi: φ90 mm

Numero di rulli: 13 rulli

Potenza primaria: 7,5 kW ((Riduttore di velocità cicloidale planetario)

Dispositivo di taglio

1. Materiale della lama: acciaio Cr12 con trattamento a 60-62°C

2- Sistema di taglio: stop e taglio, pieno automatico

Dispositivo di controllo

1. schermo: visualizzatore di testo

2- Delta.

Fabbricazione a caldo

1Sistema idraulico avanzato da Taiwan

2Potenza: 5,5 kW

Parti di ricambio

1. parti facilmente danneggiate: conca 2 pezzi, fusibile 4 pezzi

2. tappetino di gomma 1 pezzo;

3. chiavetta per bulloni 1 pezzo
