Guardavia della strada principale del recinto 30kw della superstrada che forma macchina 15m/Min

1. Decoiler
Con due ha affusolato i morsetti bulgy elettrici e la sua capacità di carico è di 8 tonnellate. Il diametro interno del materiale del rotolo è circa 500 - 600mm, il diametro massimo della bobina d'acciaio è 1800mm. Il potere del motore del morsetto è 2.2kw con un motore normale di 4 pali. Adotti il riduttore di velocità ZQ250, il suo rapporto della velocità è 31: 5.
macchina 2.Leveling
Livellatore del sette-rullo del Wallboard con il livellamento di pizzico del due-rotolo e del cinque-rotolo. Il livellamento del diametro del rullo è 110mm. La macchina livellatrice prima e dopo ha rullo guida verticale. Foro di entrata dell'alimentazione fornito dei rotoli di punto di contatto.
materiale: 40Cr, durezza estiguuta: HRC48°~52°, potere del motore: 7.5kw, un motore normale di 6 pali, riduttore di ZQ350speed, rapporto di velocità: 20:49, freno dello scaricatore φ200.

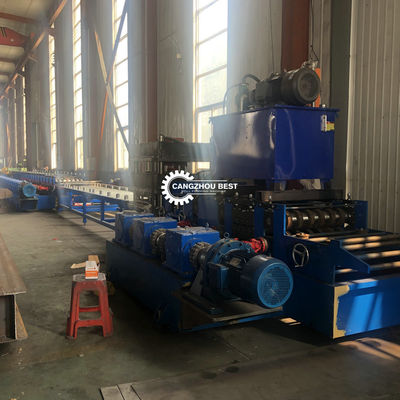

macchina 3.Punching
Adotti la punzonatrice idraulica della quattro-colonna YL32-315 ed il potere idraulico del motore della stazione è 22kw. Un insieme di due piatti della guardavia delle onde che perforano il taglio muore, progettazione e processo pricipalmente secondo gli schizzi degli utenti. Il materiale delle inserzioni della muffa e del chip del tuffatore è acciaio legato di Cr12MoV. La punzonatrice prima e dopo fornita di rullo guida regolabile. (materiale del rullo guida: Cr12MoV, durezza: HRC58º~60º) inoltre, anche fornito di un insieme del chip di riserva del tuffatore e della lama.

4.rapid che alimenta meccanismo materiale
Ha due paia degli alimentatori e richiede due si trasforma in in uno.
pizzico automaticamente, potere del motore: 2,2 chilowatt, riduttore di velocità ZQ250, compressione di manuale

dispositivo dimisurazione 5.Photoelectric
numero: due paia, tagliate lunghezza: 4320mm, accuratezza di lunghezza <>

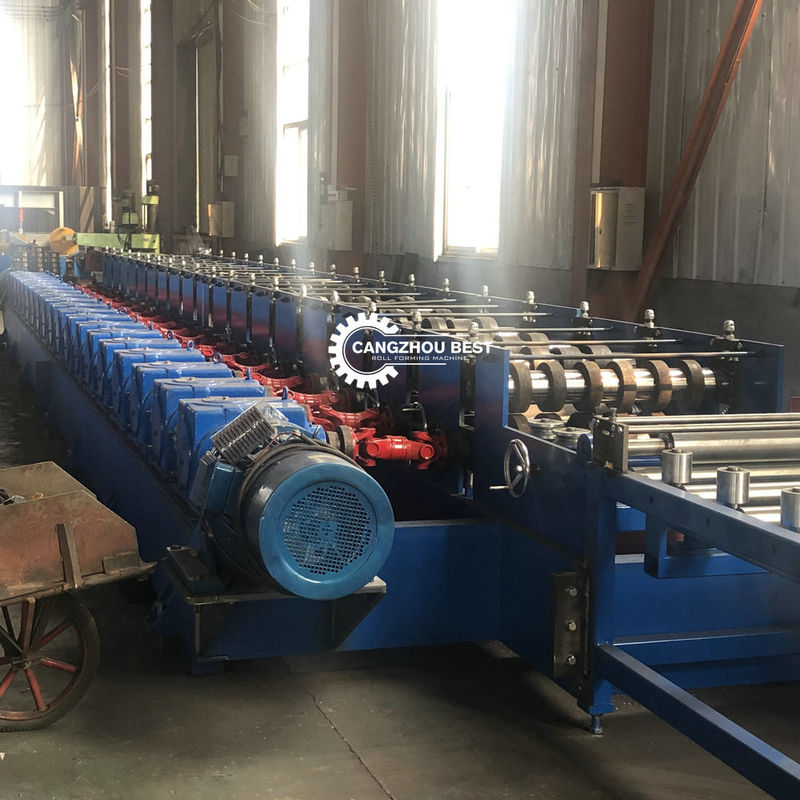

6. Motore di formazione principale
Questa unità comprende 11 processo di modellatura con la struttura aperta indipendente dell'arco.
La larghezza di diffusione meccanica: 550mm.
Materiale dell'arco: HT200, temperato.
La dimensione di sezione trasversale della colonna: 80 x 70, con forza sufficiente e assicurazione di qualità affidabile. Numeri verticali del rullo di guida: 3
Diametro del rullo del rullo di guida verticale: 80
Materiale: 40Cr d'acciaio, estiguuto e temperato.
Sopportare tipo: La superficie fissa 7216, il regolamento 32216, ciascuno ha 4.
Numeri della trasmissione di doppio-asse: 1
Numeri della scatola trasmissione dell'unico asse: 9
Modulo smussato: M=9
Materiale della trasmissione: HT200.
Potere ospite: 45KW r, velocità elettromagnetica che regola,
Riduttore di velocità: ZQ650
Rapporto di velocità: 48,57
Usi il doppio comando a catena a 1 pollici fra la scatola trasmissione; albero di trasmissione universale fra le assi di rullo ed il tipo universale is140-275 dell'albero di trasmissione. Usi il comando a catena doppio a 1,5 pollici fra il riduttore di velocità.

muffa 7.Forming
Un insieme di piega del rotolo del piatto della guardavia di due onde stampo, progettato ed elaborato secondo la norma nazionale. Il materiale è GCr15 e la durezza d'estinzione globale è HRC58°~ 62°.

8.material che riceve piattaforma
Tipo stazione ricevente del materiale, lunghezza di 5m, del rullo d'acciaio 6# saldato.

sistema 9.Control
Sistema della direzione centrale. Può controllare manualmente ed automaticamente l'armonia di varie parti di intera linea di produzione.

10.Others
Il potere di totale dell'attrezzatura è 78.9Kw, con la lunghezza di 4000mm * di 30000mm * larghezza. L'altezza massima di rotolamento è 85mm, lo spessore di rotolamento massimo è 4.0mm e la velocità di rotazione massima è 3 ~ 12m/min. che i materiali strutturali del sedile della saldatrice devono soddisfare le richieste, saldatura deve spettare al livello nazionale. L'attrezzatura dopo pulizia della ruggine dovrebbe in primo luogo essere ricoperta di pittura antiruggine speciale d'acciaio che copre completamente e poi essere ricoperta di soprabito di alta qualità. La parte di rotazione dovrebbe essere divisa avvertendo il colore.
